Используйте опции данного диалога для вставки дуг вдоль скругления. Вы также можете задать изменения радиуса от одной дуги к другой.
Чтобы открыть диалог Скругления переменного радиуса, нажмите кнопку Дополнительно в диалоге Скругление.

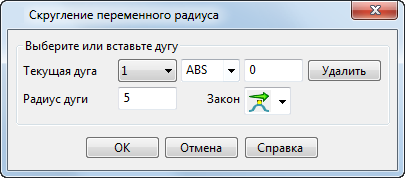

- Текущая дуга - используйте эти поля, чтобы задать точное положение дуги:
- Во втором списке Текущая дуга выберите метод позиционирования новой дуги на скруглении.
Выберите: ABS, чтобы вставить дугу на заданном расстоянии от первой дуги скругления. Введите расстояние в поле справа.
REL, чтобы вставить дугу на заданном расстоянии от выбранной дуги. В графическом окне выберите дугу, относительно которой требуется вставить новую дугу, и введите в поле расстояние до новой дуги.
PAR, чтобы вставить новую дугу на параметрическом расстоянии между существующими дугами. Введите в поле положение дуги. Например, параметрическое расстояние 3.5 вставляет дугу посредине между дугами 3 и 4.
- Нажмите клавишу Enter, чтобы вставить новую дугу скругления и изменить метки дуг.
Вместо этого можно выбрать точку на пути скругления для вставки новой дуги.
Прим.: Если навести интеллектуальный курсор на путь скругления, отобразится расстояние. Опция, выбранная во втором выпадающем списке, будет определять, какое значение имеется в виду. Например, если выбрана опция ABS, это значение - абсолютное расстояние вдоль пути скругления. - Во втором списке Текущая дуга выберите метод позиционирования новой дуги на скруглении.
- Удалить - удаляет выбранную дугу. Конечные дуги удалять нельзя.
- Радиус дуги - отображает радиус выбранной дуги. Чтобы изменить радиус, введите новое значение и потяните дугу мышью.
- Закон - отображает изменение радиуса в положении текущей дуги. Чтобы задать правило изменения радиуса скругления выбранной дуги, воспользуйтесь опцией:

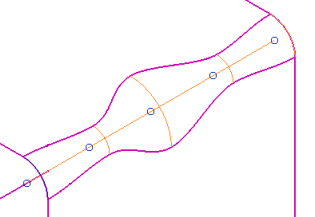

- Плавно (радиус меняется произвольно от дуги, а затем принимает условия, диктуемые соседней дуги)

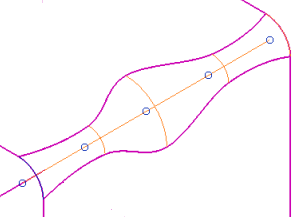

- Медленно (радиус остается постоянным на коротком расстояние от дуги, а затем принимает условия, диктуемые соседней дугой)

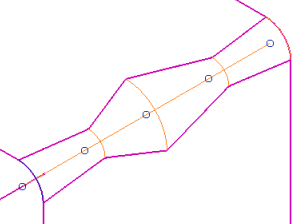

- Резко (радиус изменяется сразу после дуги, а затем принимает условия, диктуемые соседней дугой)
Опция Закон имеет девять вариантов выбора. Первое слово указывает изменение радиуса на входе в дугу, а второе - на выходе из дуги.
-
— Плавно - Плавно
-
— Плавно - Медленно
-
— Плавно - Резко
-
— Медленно - Медленно
-
— Медленно - Плавно
-
— Медленно - Резко
-
— Резко - Резко
-
— Резко - Плавно
-
— Резко - Медленно
- Плавно (радиус меняется произвольно от дуги, а затем принимает условия, диктуемые соседней дуги)
- OK - создает скругление переменного радиуса и закрывает диалог.
- Отмена - закрывает диалог без сохранения изменений. Путь всё ещё активен.
