Диалог Положение и ориентация

Задаёт параметры плоскости для отверстия.

1. Нажмите кнопку , чтобы открыть диалог Привязка элемента, который дает возможность задать положение отверстия относительно тела. Кнопка меняется с на , если задана корректная привязка.

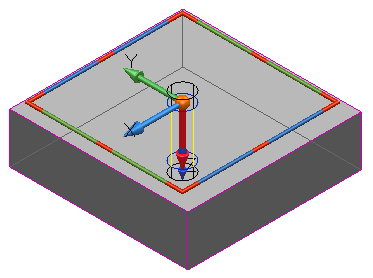

2. Выберите опцию Показать плоскость, чтобы на отверстии отобразились маркеры плоскости.



3. Выберите опцию Выровнять отверстие для поворота и выравнивания отверстия:

   по грани тела

   по активной ЛСК

4. Нажмите кнопку Развернуть, чтобы изменить направление отверстия и его начало координат, направив их к противоположной грани тела.
5. Используйте Параметры плоскости, чтобы:
   • Введите X Y Z координаты или нажмите кнопку Точка для вызова диалога Точка, в котором можно использовать инструменты ввода положений.
   • Изменить направление его Оси.
   • Повернуть его вокруг оси (в настройках Поворот).
6. Нажмите:
   • OK, чтобы задать положение и ориентацию отверстия и закрыть диалог.
   • Отмена, чтобы закрыть диалог без сохранения изменений.
