Символы - это копии определителей символов. Поэтому символ можно создать только из существующего определителя символа текущей модели или библиотеки модели.
Чтобы создать символ:

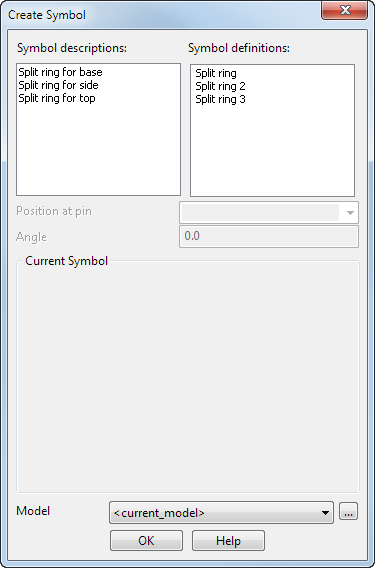

- Откройте вкладку Примечание > панель Символ > Создать, чтобы открыть диалог Создать символ:
- Используйте этот диалог для создания символа из его определителя:
- Описания символов: содержит описания, введённые в текстовом поле Описание диалога Определитель символа при создании новых определителей символов.
- Определители символов: - используйте данный список для выбора нужного определителя символа. Выбранный определитель отображается в графическом окне Текущий символ.

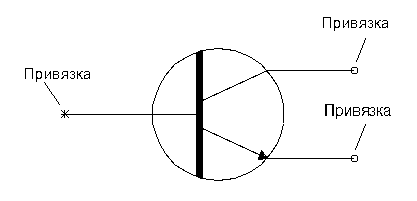

- Привязка к точке - содержит список точек привязки выбранного определителя символа. Выберите одну из точек привязки для позиционирования символа. По умолчанию выбирается привязка 1.

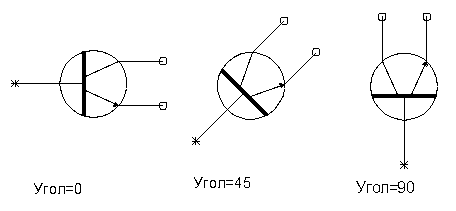

- Угол - угол поворота определителя символа в процессе создания символа. Поворот происходит вокруг оси, нормальной рабочей плоскости. При изменении угла определитель символа поворачивается в графическом окне Текущий символ.
- Текущий символ - графическое окно, в котором показывается выбранный определитель символа и положение его привязки. Определитель символа отображается в плане.
- Модель - выберите библиотеку модели, в которой будет выбран определитель символа.
Для просмотра библиотек символов вне базы данных модели нажмите
, чтобы открыть диалог Открыть библиотеку. Используйте его для выбора библиотеки символов.
Если выбирается определитель символа из библиотеки модели, то её определитель символа импортируется в текущую модель.
Выбрав определитель символа и его привязки, введите точку, задающую положение символа в модели.
При перемещении курсора мыши в графическом окне символ оказывается привязанным к курсору в выбранной точке привязки.
После ввода положения символ добавляется в модель. В точках привязки отрисовываются метки символа.
В открытом диалоге можно продолжить создание символов.
- OK - сохраняет изменения и закрывает диалог.
