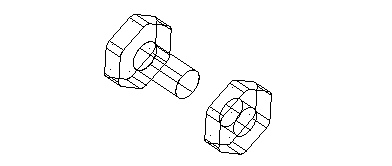

Символ - это заданный пользователем объект, построенный из набора объектов. Используемые объекты могут храниться как символы, например, гайки и болты:
Символ создается в два этапа:
- Создается определитель символа.
- Из определителя символа создается символ.
Определитель символа создается путем выбора группы объектов (например, объектов, представляющих болт) и конвертирования их в новый отдельный объект (например, определитель символа "болт"). Все ключевые точки исходных объектов становятся утерянными при их конвертировании в новый объект, но можно задать новые ключевые точки (известные как значки) для позиционирования этого нового объекта.
Символ создается путем выбора определителя символа и позиционирования его на чертеже.
Отдельный определитель символа может использоваться во многих символах (сохраняя пространство модели). Например, несколько символов "болт" размещаются в модели, при этом данные объекта каждого символа хранятся в определителе символа "болт". В каждом символе хранятся только данные о его положении и ориентации).
Определители символов можно хранить в библиотеке модели, чтобы вы могли получить к ним доступ из любой модели.
