Чтобы создать поверхность-пузырь с помощью кривой:
- Выберите кривую.
- Откройте вкладку Поверхность > панель Создать > Поверхность-пузырь.

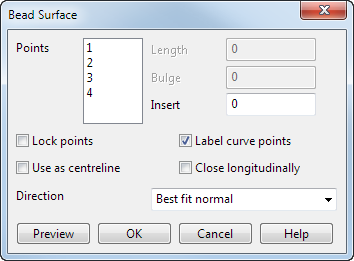

- Используйте диалог Поверхность-пузырь для создания выпуклости:
Точки - количество точек в этом списке соответствует точкам на каркасном объекте. В каждой точке можно задать длину хорды дуги и размер выпуклости. Вы можете выбрать больше одной точки и задать параметры для выбора.
Длина - введите длину хорды для выбранных точек.
Пузырь - введите размер выпуклости для выбранных точек.
- Вставить - вставьте точку между двумя существующими точками. Список Точки и метки на кривой перенумеровываются соответствующим образом. Это означает, что вы можете задать более точно форму пузыря между двумя точками.
В примере имеются четыре точки. Были введены значения для определения точек 1, 2 и 4.Положение точки 3 было получено интерполяцией.
Введение значения 1.5 в поле Вставить создаст другую точку между точкой 1 и точкой 2. Затем точки перенумеровываются и точка, которая была вставлена, становится точкой 2. Вы можете изменить параметры Длина и Пузырь для новой точки, чтобы более точно задать форму поверхности.
Фиксировать точки - эта опция отключена по умолчанию до тех пор, пока вы не введете значение Длины или Пузыря. Если опция погашена, Длина и Пузырь в этой точке будут получены интерполяцией значений зафиксированных точек. Конечные точки незамкнутых кривых фиксируются по умолчанию.
Нумерация точек - выберите эту опцию (выбрана по умолчанию), чтобы отображать исходную кривую с номерами точек. Отключите данную опцию, чтобы скрыть номера точек.
Как осевую -выберите эту опцию, чтобы создать поверхность-пузырь с обеих сторон вдоль кривой.
Замкнуть продольно -выберите эту опцию, чтобы создать замкнутую в продольном направлении поверхность-пузырь.
Направление - выберите опцию из этого списка, чтобы задать направление создания поверхности.
- Вдоль нормали - выравнивает поверхность по нормалям исходной кривой.
- Подогнать по нормали -выберите эту опцию для создания поверхности-пузыря из неплоской кривой, которая наилучшим образом соответствует нормали кривой.
Пример ниже демонстрирует поверхность-пузырь, созданную при погашенной опции "Подогнать по нормали".
Поверхность-пузырь, созданная при активной опции "Подогнать по нормали", сильно отличается. См. рисунок:
- Радиально - задает радиальное, обращённое наружу от кривой, направление.
- Вдоль оси - задает направление по оси рабочей плоскости.

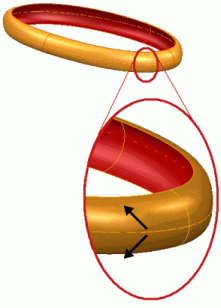

Просмотр - показывает поверхность, созданную с использованием заданных параметров. Если полученная поверхность некорректна, измените параметры и нажмите Просмотр снова. Инструментарий в точке 1 может использоваться для разворота направления пузыря.
- Нажмите OK, чтобы создать поверхность.
