Используйте элемент Радиальный вырез в теле для создания в теле выреза (кармана), который можно обработать на токарно-фрезерном станке.
Чтобы создать элемент Радиальный вырез:
- Расположите ЛСК на оси вращения тела.
- Выберите тело и откройте вкладку Тело > панель Элемент > Вырез > Радиальный вырез.

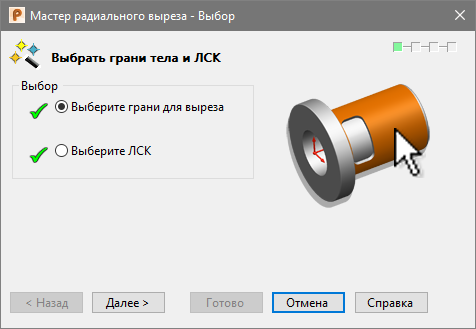

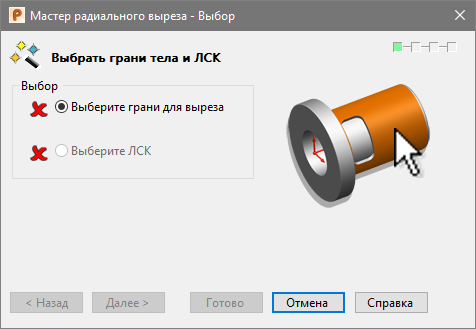

Откроется Мастер радиального выреза:
- Выберите созданную ранее ЛСК и цилиндрическую поверхность, в которой нужно сделать вырез, а затем нажмите кнопку Далее.

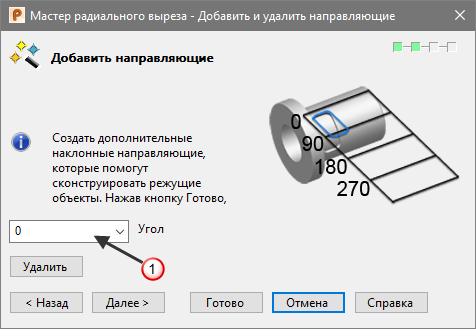

- Используйте страницу Добавить направляющие Мастера радиального выреза, чтобы вставить дополнительные наклонные направляющие.
- Введите значение в поле Угол
и нажмите клавишу Enter для ввода направляющей.
- Выберите значение в поле Угол и нажмите клавишу Delete, чтобы удалить направляющую.
Совет: Направляющие используются в качестве ориентиров при эскизировании контуров выреза.
- Введите значение в поле Угол

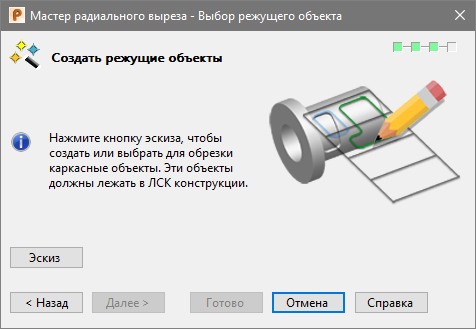

- Нажатие кнопки Далее > открывает страницу Выбор режущего объекта мастера. Используйте эту страницу, чтобы задать форму режущего объекта.

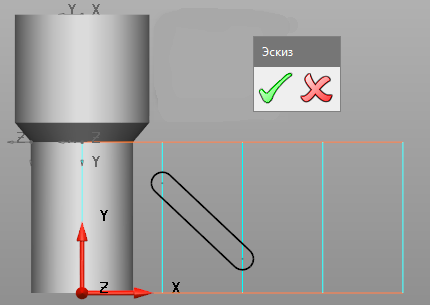

- Нажмите кнопку Эскиз. Диалог мастера закроется, и вы войдете в режим экизирования. Используйте режим эскизирования, чтобы:
- создать новую кривую
- выбрать новую или существующую кривую
- Используйте
, чтобы выбрать любую кривую для использования в качестве режущего объекта.
- Нажмите кнопку

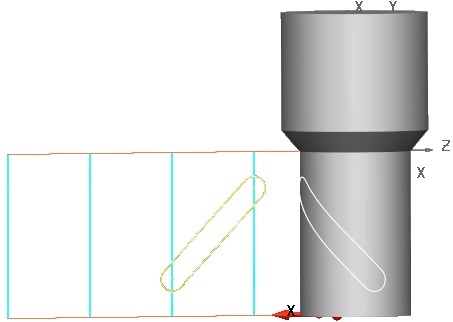

. Снова откроется Мастер, и вы увидите проекцию кривой на модели. Чтобы отменить кривую и вернуться в Мастер, нажмите кнопку
.

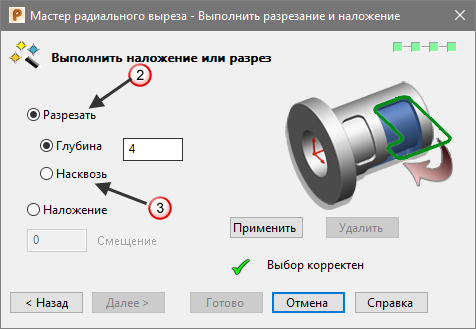

- Нажмите кнопку Далее, чтобы открыть страницу Выполнить наложение или разрез Мастера радиального выреза:
- Выберите опцию Разрезать

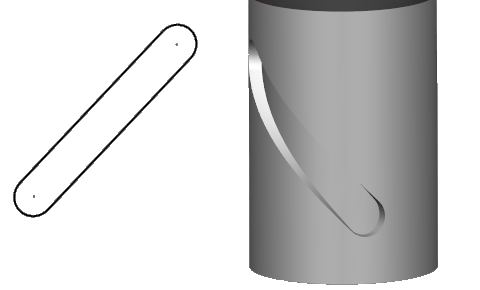

, чтобы использовать кривую в качестве режущего объекта. Задайте размер выреза с помощью опций:
Глубина - введите значение глубины выреза.
Насквозь - выполнить разрез до оси цилиндра.
- Выберите опцию Наложение
, чтобы нанести кривую на модель без вырезания.
Введите значение в поле Смещение, чтобы отодвинуть наложенную кривую от тела.
- Нажмите кнопку Применить, чтобы выполнить вырезание или наложение.
- Нажмите кнопку Удалить, чтобы отменить вырез или наложение.
- Выберите опцию Разрезать
- Нажмите кнопку Применить, чтобы выполнить вырезание или наложение.
- Нажмите кнопку Готово.
