Создать массив по кривой

Используйте эту вкладку для создания массивов на каркасных объектах.

Чтобы создать массив объектов на кривой:

1. Выберите объекты массива.

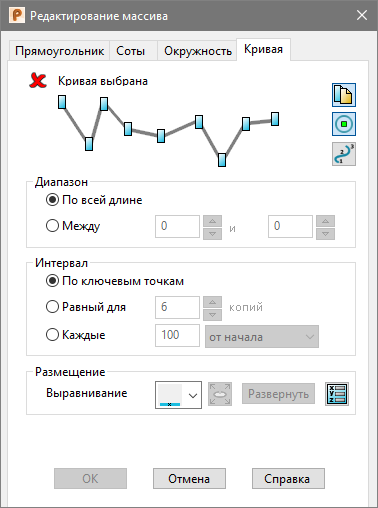

2. Откройте страницу Кривая этого диалога.
3. Выберите каркасный элемент, вдоль которого нужно создать массив.
4. Используйте опции, задающие способ расположения объектов на кривой.



Создать копию геометрии массива - вы можете создать копию кривой или удалить ее. Нажимайте на эту кнопку для переключения между этими двумя опциями.

Показать/скрыть маркеры - отображает маркер на каждом элементе массива. Щелчок мыши по маркеру исключает отдельные элементы из массива.

Вкл/выкл отображение точек кривой - включает или выключает отображение точек на кривой.

Диапазон

Задает диапазон кривой, необходимый для массива:

• По всей длине - выберите эту опцию для включения всей кривой в создание элементов массива, как показано в примере ниже.
• Между - Выберите эту опцию и задайте диапазон номеров точек на кривой, между которыми нужно создать массив. В примере ниже массив создается между точками 3 и 5.



  Нажмите для вызова диалога Точка}, чтобы задать положение текущей точки.

Интервал

Задайте использование кривой для размещения элементов:

• По ключевым точкам - выберите эту опцию для создания массива в ключевых точках кривой в зависимости от заданного диапазона.
• Равный для - выберите эту опцию и задайте фиксированное число копий элементов массива, которые нужно создать в заданном диапазоне. Пример ниже показывает массив, созданный с 20 копиями.



• Каждые - выберите эту опцию и задайте интервал для элементов в массиве. Выберите опцию выравнивания из выпадающего списка:
  • от конца



  • от середины



  • от начала



  Вы можете также открыть диалог Точка, чтобы задать положение текущей точки.

Размещение

Выберите способ выравнивания, подходящий для массива выбранного типа:

• Копировать вдоль кривой - эта опция создает копии элементов массива в точках определенного диапазона. Эта опция задана по умолчанию.
• Поворот копий относительно оси - эта опция отображает две точки на исходном элементе массива, изначально в одном и том же положении, примерно в центре исходного объекта массива. Вы размещаете эти точки, чтобы создать ось, которая может быть использована для выравнивания с нормалью кривой.

  Если кривая не связана с поверхностью, массив выравнивается по нормали к кривой. Если кривая имеет связи с поверхностью, массив выравнивается с нормалью к поверхности.

  Опция Задать плоскость массива становится доступной.

  1. Выберите элемент массива.
  2. Используйте для переключения между выбором точек. Точки имеют разные цвета.


  3. Нажимайте на каждую точку и перемещайте ее туда, где необходимо создать ось для выравнивания с нормалью кривой.

     На примере показан элемент массива, выровненный с нормалью кривой по оси между двумя точками.
  4. Нажмите кнопку Развернуть, чтобы изменить нормаль и создать массив с другой стороны от кривой по той же оси. При развороте массив меняется так, как показано ниже:


  5. Нажмите для вызова диалога Точка, чтобы задать положение текущей точки.
• Поместить 2 точки на кривой - показывает 2 точки на элементе массива. Используйте для переключения между выбором точек и их позиционированием с целью выбора части элемента массива, который должен лежать на кривой.

  На примере показаны точки, расположенные на кромке элемента массива. Элементы массива создаются на этой кривой.


• Задает точку, положение которой будет изменено - используется с опциями выравнивания, чтобы переместить маркеры точек на элемент массива.
• Развернуть - переворачивает сторону кривой, где создается массив, согласно нормали кривой. Например, внутри или снаружи.
• Задать плоскость массива - эта опция становится доступной, когда выбрана опция "Поворот копий относительно оси" из выпадающего списка "Выравнивание". Используйте диалог "Плоскость массива", чтобы задать координаты для выравнивания элементов массива на кривой. ЛСК также может быть динамически отредактирована. Нормаль массива расположена вдоль оси Y, а касательная массива - вдоль оси X.
  Следующие дополнительные опции открываются в диалоге, если используемый объект является элементом. Они недоступны, если выбранный объект просто содержит твердотельные элементы.

  • Удалить исходный - контролирует состояние исходного элемента после создания массива. Если выбрано при создании массива, исходный элемент поглощается массивом и все элементы массива становятся одним элементом. В дереве построения значок элемента будет заменен на значок массива.

    Если не выбрано при создании массива, сам массив создается как отдельный элемент, и исходный элемент и массив могут редактироваться отдельно. В дереве построения тела отображаются значок элемента и значок массива.

    Эта опция не отображается в диалоге, если вы редактируете существующий элемент массива.

  • Изменить определитель - эта опция доступна, только когда вы редактируете существующий элемент массива. При выборе этой опции вы можете редактировать элемент массива, используя соответствующий диалог.

OK - создаёт массив и закрывает диалог.
