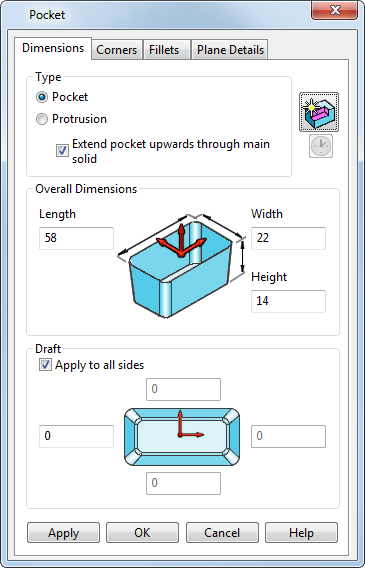

Используйте вкладку Размеры, чтобы задать размеры кармана или выступа.
Тип - выберите опцию, задающую тип элемента.
- Карман - выберите для создания элемента карман.
- Выступ - выберите для создания элемента выступ.

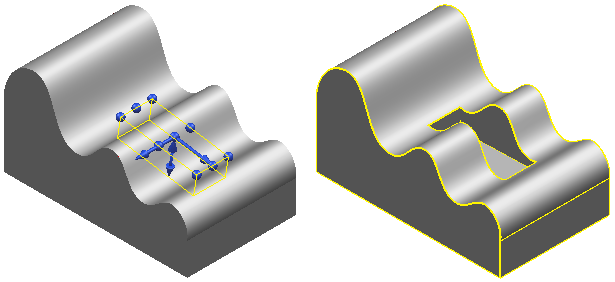

- Продлить карман вверх через главное тело - выберите эту опцию, чтобы продлить тело-карман вверх таким образом, чтобы оно прошло через все поверхности главного тела, как показано ниже:

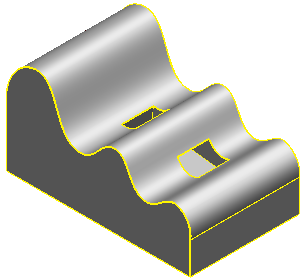

Если опция не активна, карман не продлевается вверх, и та же модель будет выглядеть так:
При создании выступа данная опция называется Продлить до главного тела.

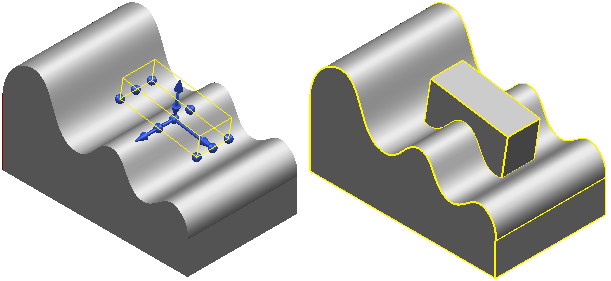

Продлить до главного тела - выберите эту опцию, чтобы продлить тело-выступ вниз до касания со всеми поверхностями главного тела.
Если опция погашена, выступ не продляется до главного тела, и та же модель будет выглядеть так:
Совет: Если вы помещаете выступ над отверстием в теле, следует отключить опцию Продлить до главного тела, чтобы выступ не заполнил отверстие.
позволяет переключаться между режимом создания и режимом редактирования без закрытия и повторного открытия диалога.
- В режиме создания нажмите , чтобы переключиться в режим редактирования.
- В режиме редактирования нажмите
, чтобы переключиться в режим создания.
Габаритные размеры - введите значения Длины, Ширины и Высоты элемента.
Уклон - каждая боковая грань элемента может быть наклонена.
- Применить ко всем сторонам - если опция активна, введите значение угла наклона каждой из сторон. Если опция отключеа, введите углы наклона отдельно для каждой боковой стенки.
