Использует управляющую и справочную поверхность для определения морфинга.
Метод двух кривых предоставляет больший контроль над результирующей формой, чем точечные методы. Он может использоваться для выполнения существенных изменений в модели, например, для контролируемого растягивания или сгибания, или для проецирования одной формы на другую.
Вы должны учитывать следующие моменты при работе с поверхностями.
- Справочная и управляющая поверхности должны иметь одинаковое количество поперечных и продольных кривых.
- Поперечные кривые должны быть незамкнуты или замкнуты на обеих поверхностях.
- Продольные кривые должны быть незамкнуты или замкнуты на обеих поверхностях.
- Создавайте справочную и управляющую поверхности простыми.
- Создавайте ограничивающую кривую или поверхность простой.
- Ограничивающие кривые или поверхности не должны пересекать справочную поверхность.
- Избегайте переломов и резко меняющих кривизну углов на справочной и управляющей поверхностях, так как это может привести к петлям и волнам в деформированной модели.
- При перемещении над моделью важно, что всегда есть ближайшая точка на справочной кривой, и что эта точка не перепрыгивает с одного места на другое. В противном случае деформированная модель может содержать петли.
- Деформированная модель может иметь форму любой сложности.

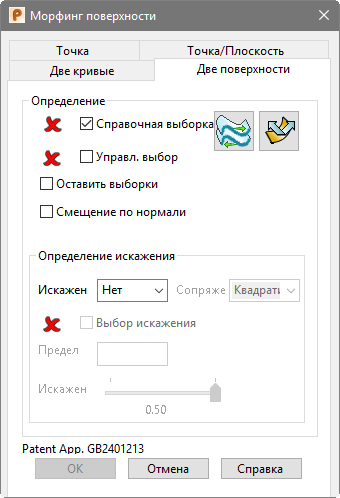

Диалог Две поверхности
- Убедитесь, что выбрана Справочная выборка и справочная поверхность на модели.
Прим.: Используйте вкладку Инструменты для работы с поверхностями > панель Изменить > Развернуть.
- Выберите опцию Управляющий выбор и управляющую поверхность на модели.
- Чтобы сохранить справочную и управляющую поверхности после того, как вы использовали их для морфинга, выберите опцию Оставить выборки.
- Выберите опцию Смещение по нормали, чтобы деформируемая поверхность была изогнута для соответствия управляющей поверхности.
Узнать, как работает морфинг на выбранных объектах с помощью опции Смещение по нормали можно в разделе Перемещение точек с использованием метода морфинга двумя поверхностями.
Если опция Смещение по нормали не выбрана, вы можете задать опции Определения искажения. Это опции, которые используются для определения искажения, описанного в разделе Диалог Морфинг поверхности - Две кривые.
