Ограничение каркасных объектов каркасным объектом

Чтобы ограничить каркасные объекты другим каркасным объектом:

1. Выберите каркасный объект, чтобы использовать его как ограничивающий объект .



2. Откройте вкладку Правка > панель Ограничить > Выборка, чтобы открыть панель инструментов Ограничить объектом.
3. Чтобы сохранить копию кривых, которые будут ограничены, нажмите кнопку Сделать копию . Кнопка изменится на , чтобы отразить выбор.
4. Нажмите кнопку Без проецирования и выберите каркасный объект, который нужно ограничить. Выбранный объект автоматически продлевается или укорачивается до ограничивающего объекта.

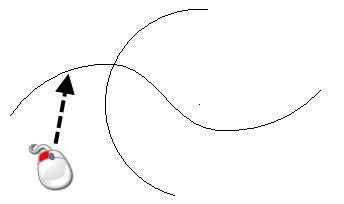

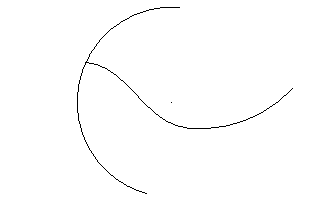

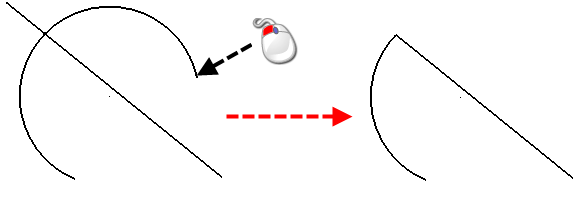

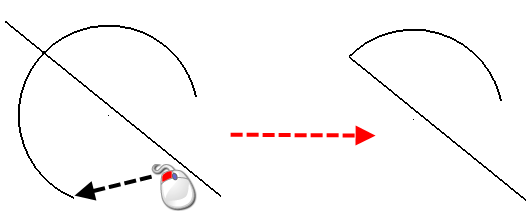

   • От того, где выбран этот объект, зависит способ ограничения:



   • Можно ограничить несколько каркасных объектов ограничивающим объектом, выбрав их рамкой. Нажмите Оставить обе части , чтобы выбрать эту опцию. Кнопка меняется на .

Вы можете использовать опцию Выборка, чтобы ограничить обе части кривой, даже если они не пересекаются:

1. Создайте два не пересекающихся объекта.

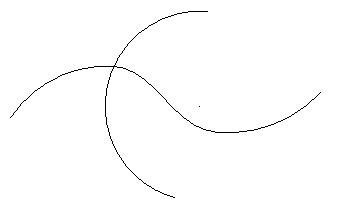

2. Поверните вид таким образом, чтобы эти кривые выглядели как пересекающиеся.



3. Откройте вкладку Правка > панель Ограничить > Выборка, чтобы открыть панель инструментов Ограничить объектом.
4. Выберите один из объектов как ограничивающий объект.

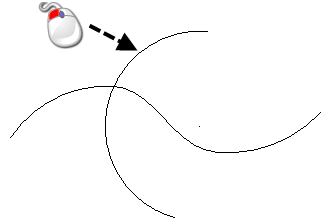

5. Выберите другой объект для ограничения.



   Второй объект отрезается до пересечения в данном виде.
