Ограничение объектов выборкой

Вы можете использовать эту опцию для ограничения следующих объектов:

• каркасных объектов:
  • каркасным объектом
  • поверхности
  • сеткой
• поверхностей:
  • поверхностью
  • сеткой
• тело сеткой
• сетку:
  • сеткой
  • кривой
  • (поверхностью с помощью опции вкладки Правка > Панель Проекция > Точки. В ходе проецирования на сетку вдоль рабочей плоскости активной ЛСК получается кривая).
• облаков:
  • сеткой
  • поверхностью
  • ЛСК
  • кривой
• группу поверхностей и тел каркасным объектом.
• объекты плоскостью.

Используйте следующие методы для ограничения объектов:

1. Выберите режущий объект.

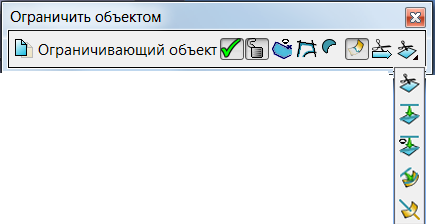

2. Откройте вкладку Правка > панель Ограничить > Выборка, чтобы открыть панель инструментов Ограничить объектом:



3. Используйте следующие опции на панели инструментов, чтобы ограничить выборку режущим объектом:
   • Сделать копию
   • Ограничивающий объект не выбран/выбран.
   • Ограничивающий объект разблокирован/заблокирован.
   • Создать и использовать многоугольник как ограничивающий объект.
   • Создать и использовать контур как ограничивающий объект.
   • Оставить обе части.
   • Обрезать оба.
   • Следующее решение.
   • Выпадающая панель Ограничить объектом. Повторно нажимая эту кнопку, вы можете увидеть все опции режима ограничения:

     Ограничить объектом.

     Проецировать по оси, перпендикулярной активной плоскости.

     Проецировать по оси, перпендикулярной виду.

     Проецировать по нормали к поверхности.

     Ограничить поверхность кривой.

4. Выберите объект для ограничения.
