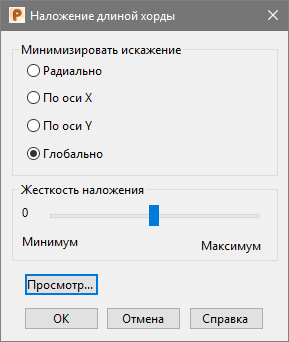

Диалог Наложение длиной хорды

Используйте диалог Наложение длиной хорды, чтобы задать способ наложения наклейки на целевой объект.

Прим.: Карта наложения - это 2D-система координат для триангулированной поверхности. Она отображается в виде черно-белой шахматной доски на целевом объекте.

Уменьшить искажение - позволяет выбрать, где минимизировать искажение, полученное во время процесса наложения. Выберите одну из опций:

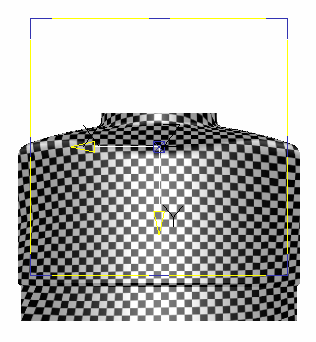

• Радиально - эта опция работает более успешно с целевыми объектами прямоугольной формы:

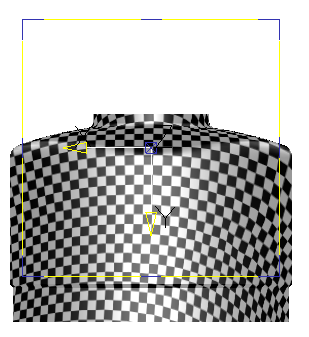

• Вдоль оси X - это опция по умолчанию. Даёт более прямые линии и более равномерные промежутки вдоль оси X целевого объекта:

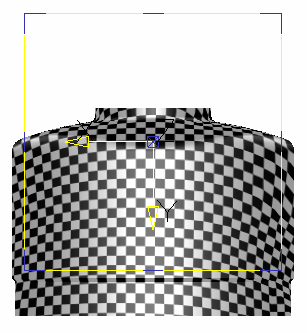

• Вдоль оси Y - даёт более прямые линии и более равномерные промежутки по оси Y целевого объекта:



• Глобально (рекомендуется) - данная опция равномерно минимизирует искажение по всей поверхности, по возможности сохраняя форму наложенного объекта.
Совет: Данный метод подходит только для незамкнутых объектов. Целевой объект не может быть замкнутым или цилиндрическим, однако может содержать отверстия.

Жесткость наложения - перемещайте слайдер для настройки угла наложения. Максимальная жесткость уменьшает углы наложения и сохраняет большие области карты. Минимальная жесткость увеличивает углы наложения карты и обеспечивает повышенную кривизну. Данная опция помогает предотвратить переворачивание треугольников в процессе наложения. Значением по умолчанию является 0.

Просмотр - создает карту наложения в виде шахматной доски на целевом объекте.

OK - принимает изменения и закрывает диалог, возвращая пользователя в диалогРедактор рисунка.

Отмена - отменяет не примененные изменения и закрывает диалог, возвращая пользователя в диалог Редактор рисунка.
