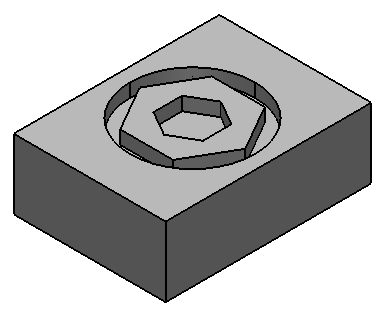

Следующий пример демонстрирует создание тела-выреза с помощью вложенных эскизов:
- Создайте блок и убедитесь, что он активен.

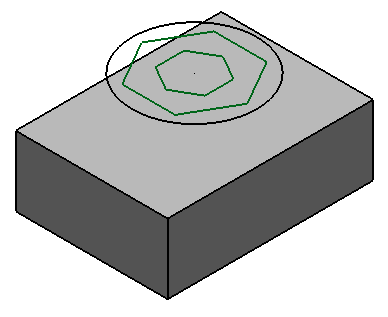

- Создайте окружность и два многоугольника в той же плоскости, что и блок. (Опция Создать контур в диалоге Многоугольник должна быть активирована). Модель должна получиться похожей на следующую:
- Выберите блок, дугу и многоугольники.
- Откройте вкладку Тело > панель Элемент > Вырез, чтобы открыть диалогТело-вырез.
- Нажмите
, чтобы Сгруппировать эскизы в области. - Нажмите кнопку OK.
