Создание тела-вырез

Вы можете делать вырезы в активном теле посредством использования каркасных объектов. PowerShape создаёт тела вытягивания из каркасных объектов и вычитает или пересекает их с активным телом.

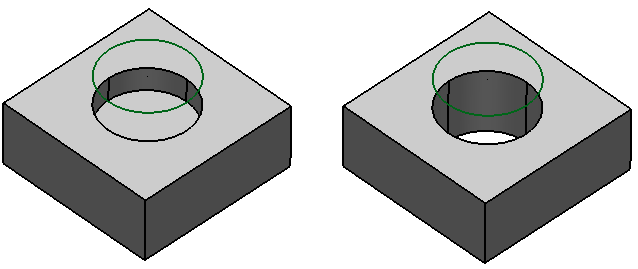

Можно частично разрезать тело или выполнить сквозной вырез:

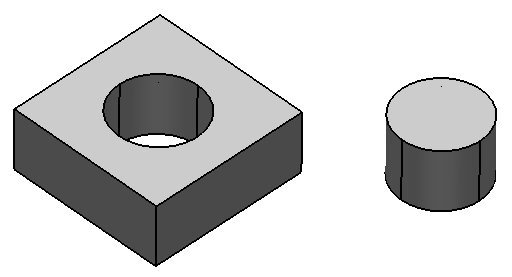

Также можно сохранить внешний или внутренний материал выреза:

Для создания выреза в теле:

1. Выберите тело и кривую одним из методов:
   • Убедитесь, что тело активно, а затем выберите каркасные объекты.
   • Курсором одновременно выберите неактивное тело и каркасные объекты.
   Прим.: Каркасные объекты должны быть замкнутыми и плоскими.

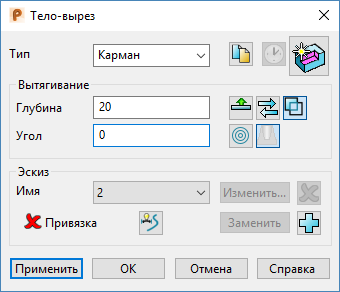

2. Откройте вкладку Тело > панель Элемент > Вырез, чтобы открыть диалог Тело-вырез:



   В процессе создания тел вытягивания каждый каркасный объект вытягивается по оси, перпендикулярной плоскости, на которой он лежит.

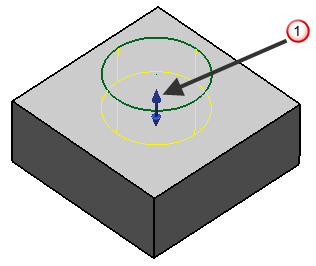

   Тело вытягивания имеет маркер , который можно использовать для редактирования длины.



3. Выберите Тип выреза из выпадающего списка:
   • Выберите Карман, чтобы задать глубину выреза в теле.
   • Выберите опцию Сквозной, если требуется выполнить вырез, проходящий сквозь тело.
4. Нажмите , чтобы создать копию исходного каркаса, используемого для выреза.

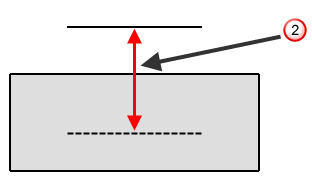

5. Введите Глубину. Это длина каждого тела вытягивания, измеренная от плоскости каркаса .

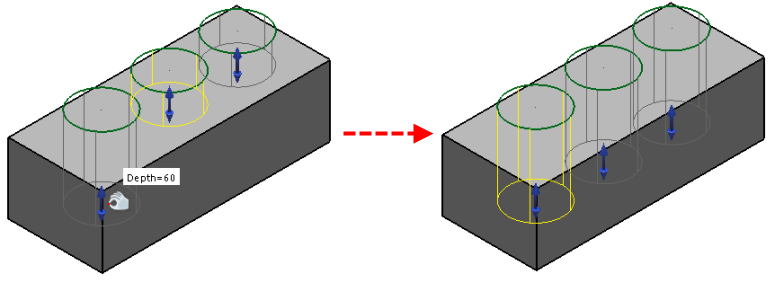

   Настройку глубины можно также произвести с помощью маркеров. Если при создании тела-выреза используется несколько кривых, перемещение маркера тела вытягивания изменит длины всех тел вытягивания. Значение Глубины в диалоге обновится и будет соответствовать выполненным изменением.



   Для создания сквозного выреза в теле выберите опцию Сквозной из выпадающего списка Тип.

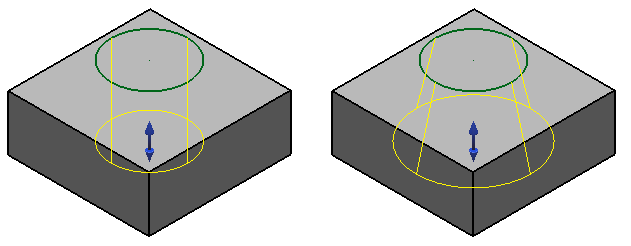

6. Введите значение Угла, задающего наклон тела вытягивания:



7. Нажмите , чтобы продлить вытягивание по обе стороны от эскиза. Кнопка меняется на . Это значает, что вытягивание будет продлено в обоих направлениях.
8. Нажмите , чтобы изменить направление выреза.
9. Нажмите , чтобы открыть диалог Привязка элемента. Он даёт возможность задать положение элемента с привязкой к телу. Текущий статус привязки обозначается одним из следующих способов:

   привязка не задана

   допустимая привязка задана

   привязка задана с ошибкой

10. Нажмите , чтобы добавить в элемент выбранный эскиз (дугу, кривую или контур).
11. Нажмите , чтобы сгруппировать эскизы. Выберите эту опцию, чтобы скомпоновать эскизы, лежащие в одной плоскости, и использовать их для создания вытягивания по типу островов.
    • Использование двух эскизов в форме концентрических окружностей создаёт трубу с определённой толщиной стенки.
    • Использование трёх эскизов в форме концентрических окружностей создаёт трубу с цилиндром внутри неё.
12. Нажмите или , чтобы задать тип уклона.
13. Используйте кнопки и , чтобы выбрать способ удаления материала. По умолчанию материал удаляется с внешней стороны эскиза.
    • Нажмите , чтобы удалить материал внутри эскиза.
    • Нажмите , чтобы удалить материал с внешней стороны эскиза.
14. Нажмите кнопку Применить, чтобы создать вырез. Диалог остаётся открытым. Это позволит:
    • создать новый вырез
    • отредактировать существующий вырез

    Нажмите ОК, чтобы создать вырез и закрыть диалог.

    Значок Элемент вырез появляется в дереве элементов тела.

Имя - выпадающий список содержит имена эскизов. Если в элементе несколько эскизов, активируется кнопка Удалить. Можно удалить эскиз из элемента, выбрав профиль из выпадающего списка Имя и нажав кнопку Удалить.

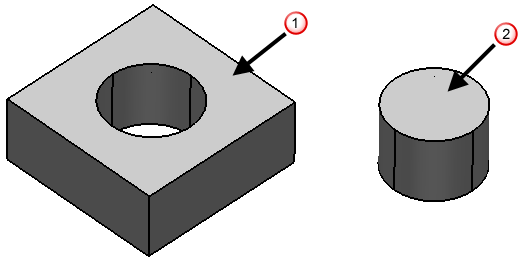

Удалить материал внутри эскиза -выберите эту опцию, чтобы вычесть тела вытягивания из активного тела . Если опция погашена, тела вытягивания пересекаются с активным телом .
