Эта опция позволяет проверить гладкость поверхности. Она закрашивает поверхности цветовыми полосками для индикации гладкости поверхностей и гладкости соединения поверхностей. Этот тип закраски помогает обнаружить следующие неоднородности на поверхности.
- Непрерывность в точке. Поверхности имеют непрерывность в точке, если в заданной точке поверхность меняется плавно.
- Тангенциальная непрерывность. Поверхности имеют тангенциальную непрерывность, если в тангенциальном направлении поверхность меняется плавно (в направлении нормали к поверхности). Острые углы имеют непрерывность в точке, а не тангенциальную непрерывность.
Острые углы имеют непрерывность в точке, а не тангенциальную непрерывность).
- Непрерывность кривизны. Поверхность имеет непрерывность кривизны, если кривизна поверхности меняется плавно. Скругленные углы (как показано ниже) имеют тангенциальную непрерывность, а не непрерывность кривизны, поскольку в точке В происходит резкое изменение кривизны.

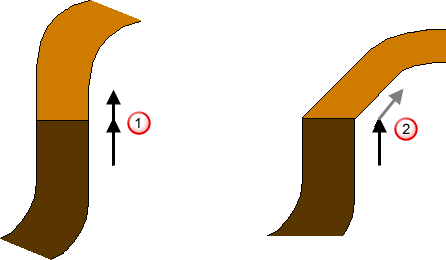

В местах отсутствия непрерывной кривизны цветовые полоски не будут иметь касательной непрерывности.
Полоска имеет непрерывность в точке и тангенциальную непрерывность на стыке, поэтому в этом месте поверхность имеет непрерывность кривизны.
Полоска имеет непрерывность в точке, а не тангенциальную непрерывность на стыке, поэтому в этом месте поверхность имеет тангенциальную непрерывность, а не непрерывность кривизны.

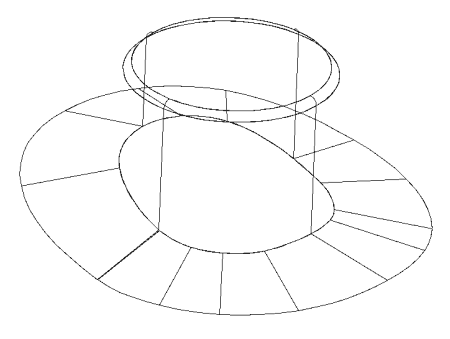

Рассмотрим следующие поверхности.
Сориентируем поверхности относительно источника света. Лучше всего выполнять это с закрашенными поверхностями.
Используем опцию "Проверка гладкости", чтобы закрасить поверхности и сориентировать их в нужной позиции:
- Откройте вкладку Визуализация > панель Закраска > Гладкость для закраски поверхностей.
- Динамически поворачивайте вид с помощью средней кнопки мыши.
Контуры закраски зависят от угла между нормалью поверхности и светом, идущим сверху экрана. Попытайтесь ориентировать модель так, чтобы требуемые поверхности были направлены навстречу воображаемому источнику света.

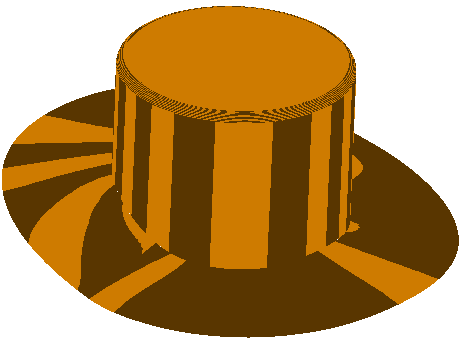

Закраска обновится, отображая полосы цвета, движущиеся по поверхности. Поверхности будут закрашены наподобие поверхностей, представленных ниже.
Закраска осуществляется двумя цветными полосами, задающими гладкость поверхностей и места их сопряжения.
- Если цветовые полосы соединяются друг с другом, но меняют направление, это говорит о том, что поверхности являются тангенциально-непрерывными (гладкими), однако имеют отсутствие непрерывности в кривизне.
Полосы соединяются, но имеется изменение направления.
- Если поверхности не имеют гладкой стыковки (тангенциальной непрерывности), вы увидите полоски, подобные следующим:
Здесь поверхности соединяются не плавно.
- Поверхности, имеющие на стыке тангенциальную непрерывность и непрерывность кривизны, выглядят следующим образом:
Цвет полосок материала поверхностей установлен по умолчанию. При изменении цвета материала поверхности цвета полосок также изменятся.
Более подробную информацию можно найти в разделе Вкладка Визуализация > панель Формат > Материал.
