Используйте страницу Сечение для задания настроек вида сечения по умолчанию:

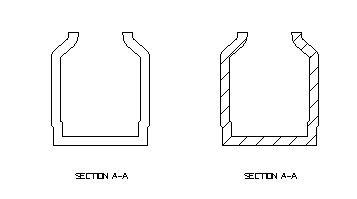

- Штриховать автоматически - выберите эту опцию, чтобы автоматически производить штриховку сечений:
- Отображать скрытые объекты - выберите эту опцию, чтобы отображать невидимые линии в видах сечения.

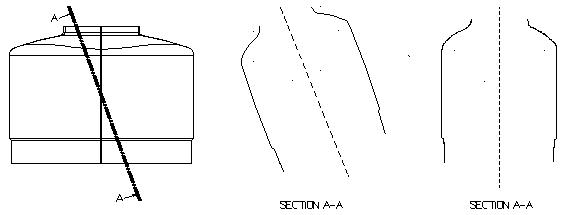

- Выровнять наклонные сечения с осью координат -выберите эту опцию, чтобы выровнять наклонное сечение с ближайшей осью координат. Погасите эту опцию, чтобы выровнять наклонное сечение с линией сечения. Средний вид на рисунке - сечение с выключенной опцией Выровнять наклонные сечения с осью координат. Если при создании сечения опция Выровнять наклонные сечения с осью координат включена, получается изображение справа.
Прим.: Пунктирные линии добавляются к чертежу, чтобы показать, как выравнивается сечение.
- Выравнивать наклонные ступенчатые сечения - выберите эту опцию, чтобы повернуть вид и показать ступенчатое сечение в плоскости. Данная опция дает возможность измерить такие сечения и используется для точного образмеривания. Погасите эту опцию, чтобы отобразить ступенчатое сечение.
- Направлять стрелки к линии сечения - выберите эту опцию, чтобы стрелки сечения были направлены к линии сечения. Если опция отключена, стрелки сечения направлены от линии сечения.
- Отобразить осевую линию там, где сечение изменяет направление - выберите эту опцию, чтобы отображать осевую линию там, где сечение меняет направление.
- Высота текста - задайте высоту текста надписи, сопровождающей сечение.
- Цвет - выберите цвет текста сечения из выпадающего списка.
- Исходная метка сечения - введите исходную метку для серии сечений с номерами по возрастающей, отображающуюся с каждым созданным сечением. Можно использовать максимум 32 символа для метки, которая должна заканчиваться буквенно-цифровой комбинацией. Например, Filter D2.
