Вы можете разделить тело одним из способов:
- Использование ранее выбранного режущего объекта. Если вы заранее выбрали режущий объект и активное тело, диалог Разделение тела не открывается, а тело будет разделено в соответствии в настройками по умолчанию.
В качестве режущего объекта можно выбрать:
- неактивное тело. После завершения этой операции неактивное тело перестаёт существовать.
- грань тела
- поверхность PowerShape автоматически превращает поверхности в тела перед разделением активного тела. После завершения операции поверхности больше не существует.
- символ Все тела и поверхности внутри символа копируются и используются для разделения активного тела. Сам символ не изменяется и не удаляется
- локальную СК
- Без преопределенного активного тела или режущего объекта.
- Использование нескольких граней.

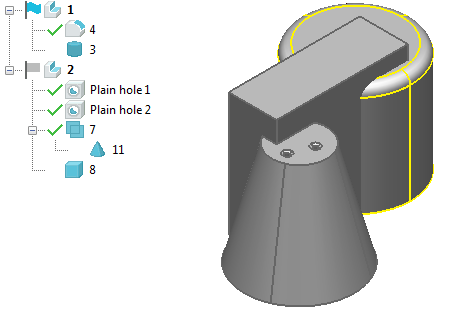

По умолчанию операция Разделение создаёт не связанные между собой тела с копией деревьев построения (с добавлением булева элемента). На примерах внизу показаны два тела:
- Используйте вкладку Тело > панель Элемент > Разделить для разделения тела и получения не связанных между собой тел с копией деревьев построения:
