Проверку электрода на столкновение с деталью можно выполнить с помощью опций Выбраны для проверки столкновений и Проверить все на столкновения в контекстном меню Электрод.
Для проверки на столкновение:
- С помощью мыши и клавиши SHIFT выберите электроды для проверки на столкновение.
- Щелкните правой кнопкой мыши по одному из выбранных электродов.
Откроется контекстное меню Электрод.
- Выберите одну из опций:
- Выбраны для проверки столкновений - выберите эту опцию, чтобы выполнить проверку вероятности столкновения выбранных электродов с деталью.
- Проверить все на столкновения - выберите эту опцию, чтобы выполнить проверку вероятности столкновения всех электродов с деталью.

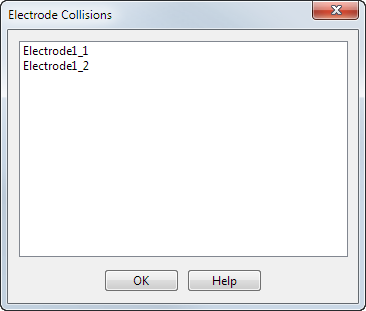

- Откроется диалог Столкновения с электродом:

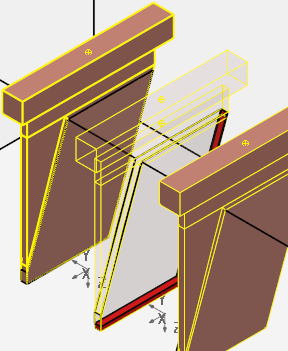

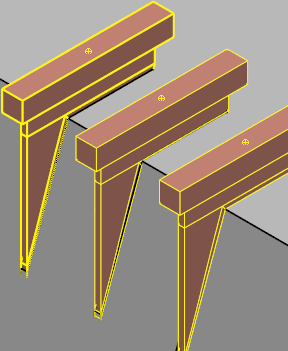

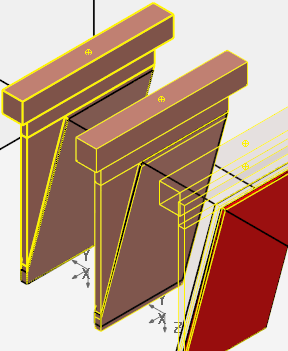

Прим.: Если столкновений не обнаружено, списки электродов в диалоге отсутствуют. - Щёлкните мышью по имени электрода, чтобы увидеть, какие области электрода подвергаются столкновению с деталью. Эти области отображаются в графическом окне в красном цвете.
- Нажмите кнопку OK, чтобы закрыть диалог.
Прим.: Проверка на столкновение также доступна в процессе замены детали.
