Снятие обрезки с обрезанной поверхности

Прим.: Доступность данного функционала зависит от типа лицензирования.

Создайте необрезанные поверхности посредством выбора кромок существующих обрезанных поверхностей и изменения границ для увеличения поверхности. Это особенно удобно для создания касательной поверхности разъёма или добавочных формообразующих граней.

Чтобы создать необрезанную поверхность из существующих обрезанных поверхностей:

1. Выберите ранее обрезанную поверхность или поверхности.



   Можно также выбрать контур, лежащий на кромках поверхности.



2. Откройте вкладку Поверхность > панель Обработка > Обработка > Снять обрезку, чтобы открыть диалог Снять обрезку поверхности.



   К кромкам поверхности добавляются зелёные и красные маркеры, как показано внизу:



   указывает на доступность обрезанной кромки

   указывает на необрезанную кромку. Выбор красного маркера не позволит создать поверхность.

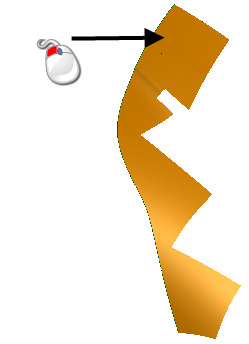

3. Выбрать Точку 1.

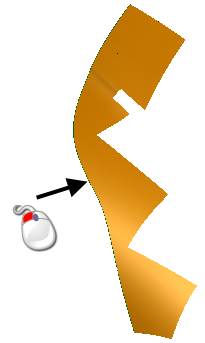

4. Выбрать Точку 2.

   На модели отобразятся удлинение поверхности и маркеры:



5. Определить удлинение необрезанной поверхности одним из следующих способов:

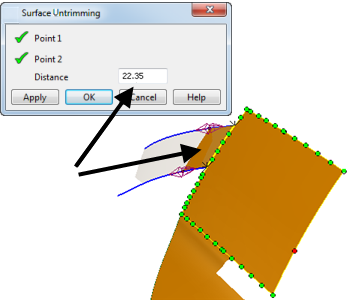

   • Используйте маркеры, показанные на модели. Если потянуть маркеры, обновятся значение Расстояние и сама модель:



   • Введите значение Расстояния в диалоге. Расстояние - это действительное, а не спроецированное расстояние, измеренное вдоль удлинения поверхности.
6. Нажмите Применить, чтобы создать поверхность. Диалог всё ещё открыт, что позволит вам создать другие добавочные поверхности.



7. Создав требуемые поверхности, нажмите кнопку ОК.
