Поверхности разъёма и уклона играют важную роль в проектировании компонентов и инструмента для приложений по обработке материалов. Во многих приложениях для пресс-формы или штампа создание линии разъёма является ключевым фактором, потому имеется острая необходимость в создании поверхности разъёма, чтобы иметь возможность осуществлять механическую обработку детали. Довольно часто угол наклона также является неотъемлемой частью поверхности разъёма матрицы или пуансона и обеспечивает целостность продукта.

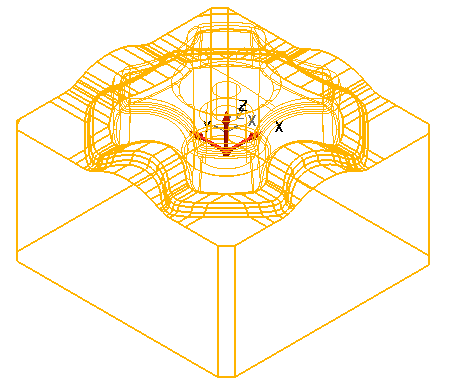

В PowerShape вам предоставляется возможность создания поверхностей разъёма и уклона. Кроме того, в программе имеется Мастер формообразующих, помогающий в создании пресс-формы для отдельного тела.
Линия разъёма
Естественная линия разъёма поверхности или граница - это линия вокруг поверхности в том месте, где поверхность, если взгляд направлен по оси, (то есть направление, в котором размыкаются штамп и пресс-форма) выпадает из поля зрения
.
PowerShape автоматически обнаруживает линию разъёма и образует новые кривые для задания этой линии. Подробности смотрите в разделе Создание кривой уклона. Аналогично, можно задать кривую посредством контура из существующей геометрии, например, из кромок поверхности. Подробнее смотрите в разделе Создание контура трассировкой.
Поверхность разъёма

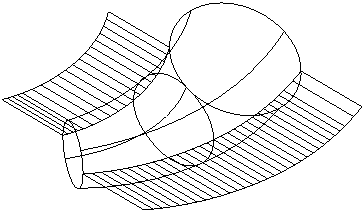

Поверхность разъёма - это поверхность, созданная из линии разъёма, также известная как "уходящая" поверхность.
Поверхность уклона

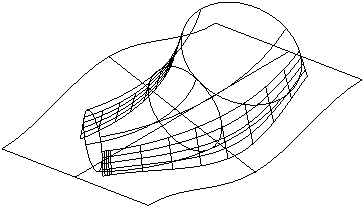

Поверхность уклона - это проекция модели под малым углом на поверхность разъёма, как показано ниже. Наличие уклона гарантирует, что деталь можно отделить от матрицы пресс-формы.
