Графические маркеры касательных и размеров

Данные маркеры редактируют и направления, и длины касательных кривой. При перетаскивании этих маркеров значение длины касательной отображается на экране. Чтобы изменить только длину, потяните за маркер так, чтобы он не отклонялся более, чем на 5 в каждую сторону от исходного направления. Любые отклонения, превышающие это значение, приводят к тому, что направление тоже меняется.

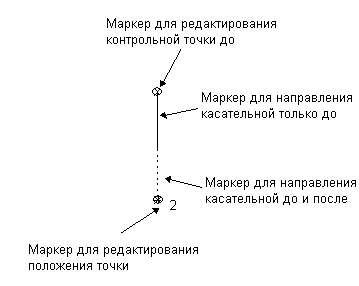

При внимательном рассмотрении можно заметить, что маркер направления касательной, лежащий между точкой кривой и контрольной точкой, имеет два цвета.

Половина, которая ближе к контрольной точке, редактирует только направление касательной до (или после) точки, тогда как другая половина редактирует оба направления касательной - до и после. При перетаскивании этих маркеров, длина касательной остается постоянной.

Если нажать или потянуть за маркер направления касательной до или после, маркер направления касательной на другой стороне точки будет вынужден выровняться с выбранным маркером.

Чтобы активировать графические маркеры касательных и размеров:

1. Выберите точку на кривой.
2. Щелкните правой кнопкой мыши по точке и в контекстном меню выберите опцию Маркеры касательных и размеров.
3. Выберите маркер и потяните его, чтобы отредактировать кривую:
   • Используйте маркеры в виде дуг для изменения угла наклона касательной к кривой, не меняя ее длины. На фиксированной плоскости относительно ее начала отрисовывается окружность.



   • Используйте сферические маркеры , чтобы свободно менять длину кривой в любом направлении.



   • Используйте маркеры со стрелками , чтобы изменить длину кривой вдоль фиксированной касательной.



   • Используйте маркеры центра , чтобы свободно перемещать точку.



Прим.: Если навести курсор на маркер, маркер подсвечивается. Это означает, что его можно переместить.
