Чтобы отредактировать кривую графически:
- Выберите кривую.

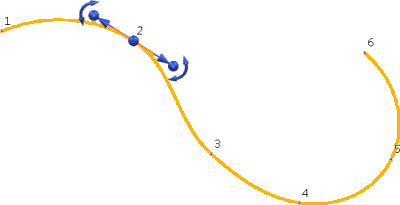

- Выберите точку на кривой, чтобы появились её графические маркеры:
- Щелкните правой кнопкой мыши по точке, чтобы открыть контекстное меню точки кривой.
- Выберите один из следующих типов маркеров:
- Графические маркеры касательных и размеров.
- Графические маркеры касательных и нормалей.
- Графические маркеры ЛСК.
- Маркер смещения.
- Используйте маркеры для:
- перемещения точек
- добавления новых точек на кривую
- редактирования свойств кривой с любой стороны от точки

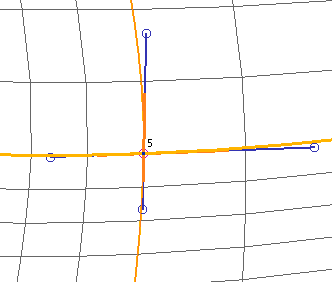

При редактировании поверхностных кривых графические маркеры представлены как для поперечных, так и продольных кривых в выбранной точке:

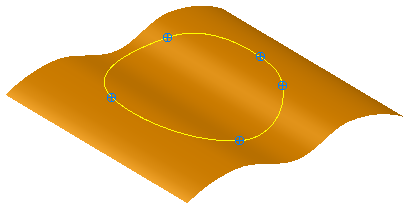

Зависимые точки кривых отмечены большим кружком с крестиком:
Выберите маркер и перетяните его в новую точку.
Прим.: Одновременно можно выполнять графическое редактирование нескольких точек, выбрав точки и используя графические маркеры точно так же, как при редактировании отдельных точек кривых. При выборе нескольких точек любые изменения, производимые в отдельной точке, отражаются на всех выбранных точках. Если выбранных точек нет, изменения применяются ко всем точкам.
Контекстное меню Точки кривой также содержит опции:
- Редактировать углы касательных
- Освободить длины
- Освободить длины и касательные
- Сохранять прямые отрезки
- Применить сглаживание к изменению точек
Вы можете щелкнуть правой кнопкой мыши по кривой, чтобы открыть контекстное меню, содержащее опции:
- Конвертировать в кривые (только для контуров)
- Удалить связи
- Переименовать
