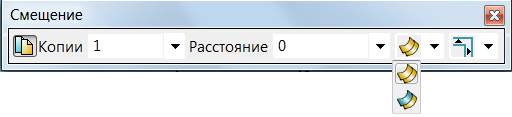

Чтобы задать метод работы с переломами при смещении поверхностей, выберите одну из следующих опций на панели инструментов Смещение:
- Всегда создавать поверхность смещения

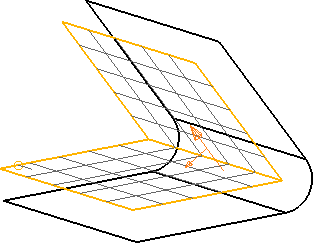

- сохраняет все переломы в поверхностях в ходе создания поверхности смещения:
- Разбивать поверхность на переломах

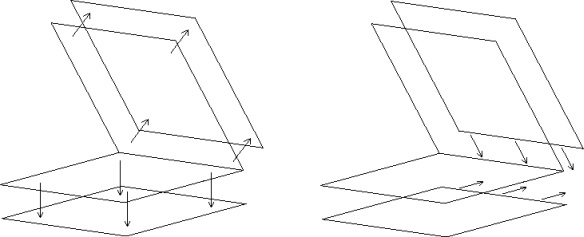

- разбивает поверхность на переломах при создании смещения. Поверхность смещения будет телом, даже если вы начали с поверхности.Кромки в переломах продлеваются до пересечения друг с другом:

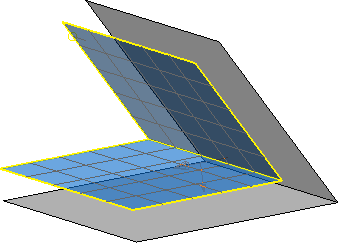

Тело создается из набора поверхностей смещения:
Перелом в нормали к поверхности определяется значением Угловой точности в разделе Точность непрерывности поверхностей на странице Единицы и Точности диалога Параметры.
Прим.: Поверхности-примитивы автоматически конвертируются в power-поверхности.
Если кривая или контур зависят от поверхности, их смещение будет лежать на этой поверхности.

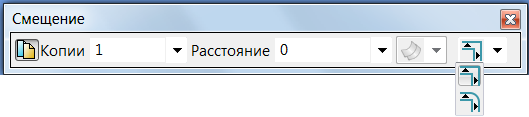

Чтобы задать метод работы с переломами при смещении других объектов, выберите одну из следующих опций на панели инструментов Смещение:
- Сохранить переломы
- при смещении объекта переломы остаются: - Скруглить переломы
- все переломы скругляются при смещении объекта:
