Ограничивающие объекты

Ограничивающие объекты используются для ограничения (продления или укорачивания) других объектов.Ограничивающим объектом может быть:

• объект, уже являющийся частью модели
• контур или многоугольник, созданный специально как ограничивающий объект.

Выбор ограничивающего объекта

Выберите ограничивающий объект одним из следующих способов:

• Выберите объект до того, как выбрать опцию Ограничить объектом на панели инструментов.
• Если ни один из объектов не выбран до выбора Ограничить объектом, выберите его сразу после ввода этой команды. Чтобы выбрать группу объектов, нужно использовать выбор рамкой.

После завершения операции ограничивающий объект становится погашенным при условии, что он не заблокирован.

Совет: Чтобы использовать одни и те же ограничивающие объекты многократно, нажмите кнопку Блокировать , расположенную рядом с Ограничивающим объектом на панели инструментов Ограничить объектом.

Чтобы изменить ограничивающие объекты:

1. Если ограничивающие объекты заблокированы, нажмите на кнопку Блокировать , чтобы разблокировать его.
2. Снимите выбор с текущих ограничивающих объектов, либо нажав на кнопку с Галочкой рядом с Ограничивающим объектом, либо щёлкнув по пустому пространству в графическом окне.
3. Выберите новый ограничивающий объект. Чтобы выбрать группу объектов, используйте выбор рамкой.

Создание ограничивающих объектов

Создайте ограничивающий объект одним из следующих способов:

• Используйте опцию Создать Контур (панель инструментов Ограничить объектом), чтобы создать временный контур. Этот контур становится ограничивающим объектом и автоматически удаляется после выполнения обрезки.

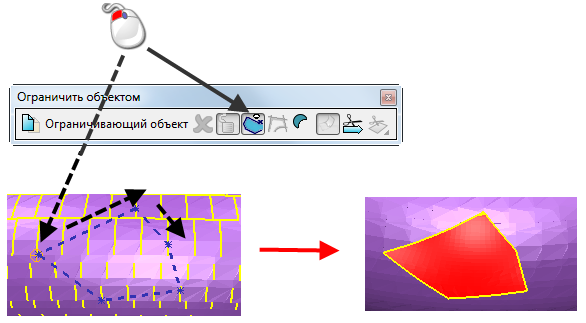

• Используя опцию Ограничить многоугольником на панели инструментов Ограничить объектом:
  1. Выберите сетку.
  2. Откройте вкладку Правка > панель Ограничить > Выборка, чтобы открыть панель инструментов Ограничить объектом.
  3. Нажмите кнопку Ограничить многоугольником .
  4. Щёлкните по начальной точке и по дополнительным точкам, чтобы создать многоугольник на сетке. Снова щёлкните по начальной точке, чтобы завершить создание многоугольника.


  Многоугольник используется как инструмент обрезки.
