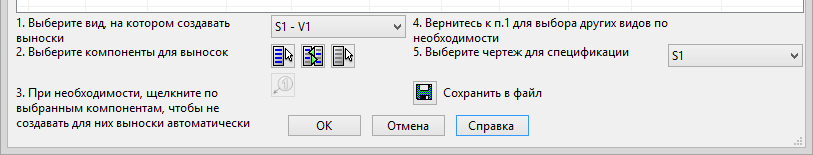

Нижняя половина диалога Спецификация содержит инструкции и опции по применению выносок и меток к компонентам чертежа, выбранным для занесения в спецификацию.
Следуйте инструкциям и выберите нужные опции:
- Выберите вид чертежа, к которому нужно применить выноски. Это можно сделать одним из следующих способов:
- Выберите вид из выпадающего списка.

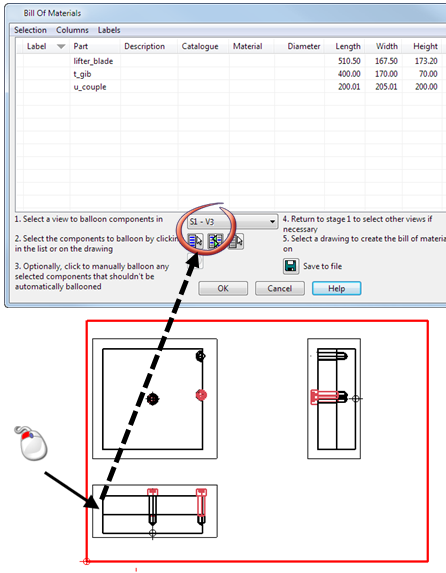

- Щёлкните по виду в чертеже, чтобы выбрать место расположения выноски. Значение в выпадающем списке изменится и будет соответствовать выбранному виду. Затем можно добавить выноски вручную обычным способом.
- Выберите вид из выпадающего списка.
- Нажмите на одну из кнопок, чтобы задать компоненты для выносок.
- Выбирает все компоненты из списка
- Инвертирует выбор
- Удаляет объекты из списка - Нажмите,

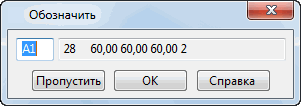

чтобы создать выноски для выбранных объектов вручную. Откроется диалог Выбор изображения. Используйте его для изменения имени серии меток, используемых при добавлении выносок вручную.
Выноски добавляются к компоненту только в одном виде и появятся в последнем выбранном виде.
- Выберите чертёж, в котором нужно создать спецификацию:
или нажмите кнопку Сохранить в файл, чтобы сохранить таблицу с помощью диалога Сохранить как.
