Спецификация - это список компонентов, используемых в сборке и отображённых в таблице. Эта таблица может быть встроена в чертёж как электронная таблица Microsoft Excel или сохранена как файл OLE.
Чтобы создать встроенную спецификацию:
- вкладку Чертёж > панель Чертеж >
- Создайте виды активной сборки, которые нужно маркировать, используя вкладку Чертёж > панель Вид.

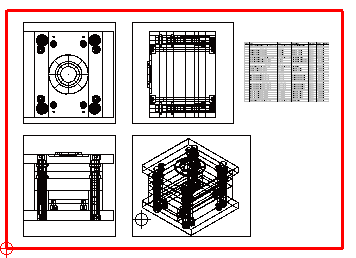

На следующем примере показана сборка с 4 видами:
- Откройте вкладку Примечание > панель Таблица > Список деталей.
Данные генерируются из активной сборки и отображаются в диалоге Спецификация:
- Компоненты, созданные из примитивов круглой формы (конус, цилиндр, тор, пружина) задаются параметрами Длина х Диаметр.
- Оптимально приближенная ограничивающая рамка теперь используется для задания размеров компонентов, которые не основаны на примитивах. Это дает точные размеры для компонентов, которые размещены под сложными углами (например, ползуны).
- Если номер детали и каталог компонентов одинаковы, но описания разные, описание в спецификации отсутствует.
- Используйте диалог Спецификация для создания встроенной спецификации.
