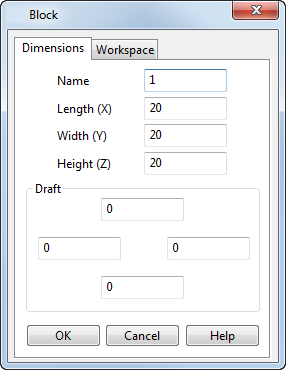

Используйте вкладку Размеры для редактирования размеров примитива. Эти размеры доступны для редактирования и зависят от типа выбранного примитива. В нашем случае приведен пример диалога для примитива блок:
Имя - измените имя выбранного примитива
Задайте следующие размеры выбранного примитива:
- Плоскость - задайте Ширину (X) и Длину (Y).

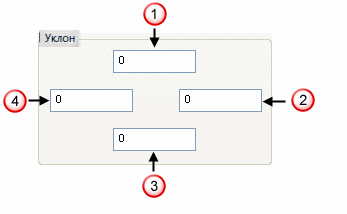

- Блок - задайте Длину (X), Ширину (Y), Высоту (Z). Можно также изменить Уклон четырёх сторон блока. Введите углы наклона при взгляде вниз по оси Z для следующих сторон:
— Сверху
— Справа
— Снизу
— Слева
Можно также определить углы наклона с помощью маркеров, отображенных в центре каждой верхней кромки блока.
- Сфера - Радиус или Диаметр сферы выбирается в выпадающем списке. Можно также задать Длину.
- Примитивы-конусы редактируются следующим образом:
- Выберите одну из следующих опций в выпадающем списке.
Ваш выбор определяет другие опции, которые будут доступны в диалоге. Он также влияет на размеры, которые могут быть изменены с помощью графического редактирования.
- Отредактируйте доступные параметры: К ним относятся: Радиус вершины, Радиус основания и Угол.
- Измените Длину конуса.
- Выберите одну из следующих опций в выпадающем списке.
- Сфера - Радиус или Диаметр сферы выбирается в выпадающем списке.
- Тор - задайте Большой радиус и Малый радиус тора.
- Пружина — см. раздел Диалоговое окно «Спираль».
OK - сохраняет изменения и закрывает диалог.
Прим.: Этот диалог можно также использовать для редактирования нескольких примитивов.
