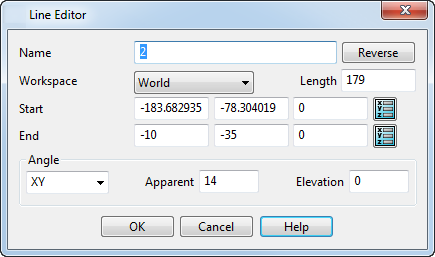

Диалог Линия

Используйте этот диалог, чтобы редактировать линию.

Совет: Измените выбор линии, когда диалог открыт, нажав на другую линию. Редактируйте вновь выбранную линию обычным способом.

Прим.: Диалог Линия также используется для редактирования нескольких линий, отличающимися некоторыми параметрами.

Имя - отображает имя выбранной линии. Также можно использовать это поле для изменения имени.

Развернуть - нажмите эту кнопку, чтобы развернуть линию таким образом, что координаты начала становятся координатами конца и наоборот.

Пространство - позволяет редактировать линию в глобальном, локальном или относительном рабочем пространстве.

Прим.: Относительное пространство имеет начало отсчета в начальной точке линии, а его оси выровнены с текущим рабочим пространством.

Длина - введите длину линии. При редактировании существующей линии перемещается конец линии, увеличивая или уменьшая ее длину.

Начало - редактирует координаты начала линии.

Конец - редактирует координаты конца линии.

Угол - угол линии определяется исходя из азимутного угла и угла элевации на выбранной плоскости.

— используйте селектор плоскости для изменения выбранной плоскости.

Азимутный - азимутный угол измеряется между проекцией линии на выбранную плоскость и осью этой плоскости . Используется ось X, если выбрана плоскость XY, Y - для YZ и Z - для ZX.

Элевация - угол элевации измеряется между линией и её проекцией на выбранную плоскость .

OK - сохраняет изменения и закрывает диалог.

Отмена - закрывает диалог без сохранения изменений.
