Чтобы создать кривую Безье, введите ключевые точки или координаты. PowerShape автоматически объединяет их в кривую. Далее вы можете отредактировать эту кривую, используя "Инструменты для работы с кривыми" во вкладке "Инструменты для работы с кривыми.
Чтобы создать кривую Безье:
- Откройте вкладку Кривая > панель Создать > Кривая > Безье.
- Задайте ключевые точки кривой, выбрав их мышью в графическом окне, или введите координаты.
При вводе ключевых точек появляется "эластичная" рамка, показывающая, как формируется кривая.
Прим.: Вы можете ввести ключевые точки на поверхностях, создавая связи между точкой и поверхностью. - Чтобы получить прямой отрезок между двумя ключевыми точками, выполните одно из следующих действий при вводе второй точки:
- Нажмите и удерживайте клавишу Ctrl при вводе точек.
- Введите команду straight и нажмите клавишу Еnter перед тем, как ввести точку с помощью панели состояния или диалога Точка.
Совет: Чтобы унаследовать касательность от существующей кривой, удерживайте клавишу Shift при нажатии на точку. Касательность до и после новой точки соответствует касательности точки, указанной на исходной кривой. - Чтобы завершить создание кривой, выполните одно из следующих действий:

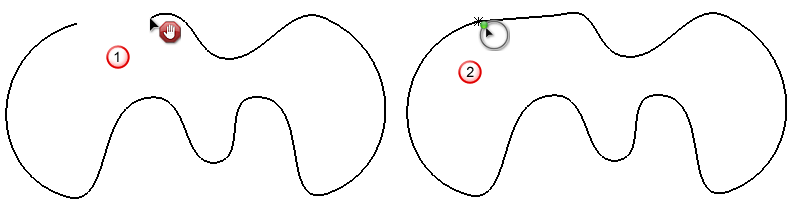

- Щёлкните поверх последней введенной ключевой точки. Если включен интеллектуальный курсор, появляется символ конца кривой
, означающий, что щелчок мыши завершит кривую.
- Выберите первую ключевую точку, чтобы создать замкнутую кривую. Картинка справа показывает новый значок, который появляется над начальной точкой кривой, показывающий точку замыкания
.
- Нажмите кнопку
на Панели инструментов быстрого доступа.
- Выберите другую опцию вкладки Кривая > панель Создать.
Теперь кривая готова для редактирования.
