При создании точки кривой на поверхности между точкой кривой и поверхностью, на которой она лежит, создаются связи. Эта связь полезна при редактировании точки и поверхности.
Чтобы создать кривую Безье на поверхности:
- Откройте вкладку Кривая > панель Создать > Кривая > Безье.
- Введите точки кривой на поверхности:
- Чтобы ввести точку на участке поверхности в закрашенном режиме, щёлкните по поверхности.
- Чтобы ввести точку на лоскуте поверхности в каркасном режиме, удерживайте клавишу Shift и щёлкните по поверхности.
Надпись В привязывается к курсору, когда вводимая точка проецируется на поверхность, и надпись На - в точках на кривых поверхности.
Точки кривой на поверхности имеют такие же касательные, как и точки поверхности, на которой они лежат.

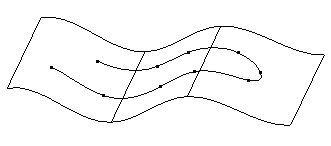

В примере ниже вы можете увидеть, что касательность кривой совпадает с поверхностью. Чтобы кривая строго шла вдоль формы поверхности, возможно понадобится ввести дополнительные точки вдоль кривой.
Любая точка кривой, которая не лежит на поверхности, не имеет связей.
- Чтобы завершить кривой, выполните одно из следующих действий:
- Щёлкните поверх последней введенной ключевой точки. Если включен интеллектуальный курсор, появляется символ конца кривой , означающий, что щелчок мыши завершит кривую.
- Выберите первую ключевую точку, чтобы создать замкнутую кривую.
- Нажмите кнопку
на Панели инструментов быстрого доступа. - Выберите другую опцию вкладки Кривая > панель Создать.
Теперь кривая готова для редактирования.
