Вы можете создать пересечение тела со следующими объектами:
- неактивные тела. После завершения этой операции неактивное тело перестаёт существовать.
- поверхности. PowerShape автоматически превращает поверхность в тело перед ее пересечением с телом.
- символы. Тела и поверхности внутри символа копируются и добавляются в исходное тело.
Прим.: Сам символ не изменяется и не удаляется Если вы используете символ, масштаб добавленного элемента этого символа в теле менять нельзя.
Вы можете использовать Булево пересечение:
- с активным телом;
- с преопределенным неактивным телом, когда активное тело скрыто.
При выполнении пересечения с активным телом:
- Откройте вкладку Тело > панель Элемент > Пересечение, чтобы открыть диалог Булево пересечение:
Если существует видимое активное тело, оно автоматически используется как Основной выбор. Если у вас есть преопределенное неактивное тело, в то время как активное тело скрыто, неактивное тело используется в качестве Основного выбора.
- Выберите второстепенный объект.
При необходимости нажмите кнопку Поменять объекты, чтобы поменять местами Основной и Второстепенный выбор.
- Нажмите кнопку OK, чтобы подтвердить выборку и закрыть диалог.
Значок Элемент-пересечение
, представляющий эту операцию, появляется в дереве элементов тела.
Если тело пересечения содержит элементы, они добавляются как подветка рядом со значком Элемента пересечения
.

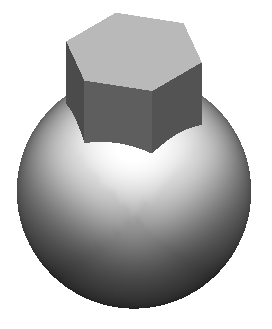

Ниже приведен пример двух пересекающихся тел:
Создаётся следующее тело:
