В ходе наложения узлы в рельефе могут пропустить целевые поверхности, если есть разрывы в модели или если рельеф выходит за пределы кромок поверхностей. Такие узлы удаляются из рельефа, а их кромки обрезаются. Это может создать отверстия и незамкнутые кромки в наложении.

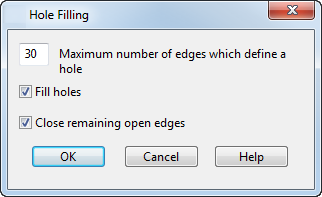

Используйте диалог Заполнение отверстий, чтобы задать параметры заполнения отверстий из-за разрывов в модели:
- Максимальное число кромок, определяющих отверстия - определяет отверстие в рельефе по количеству кромок треугольников в рельефе.
- Заполнить отверстия - заполняет отверстие треугольниками, если количество кромок в нём меньше максимального значения.
PowerShape использует простой метод для заполнения отверстий. Для несложных проблем этого достаточно. В некоторых случаях это может не привести к желаемому результату. В таких случаях можно попытаться выполнить следующее:
- Откорректируйте поверхности под наложением и снова создайте наложение.
- Отключите опцию Заполнить отверстия при создании наложения. Используйте вкладку Управление (Инструменты для работы с сеткой) для исправления треугольников и достижения хорошего результата.

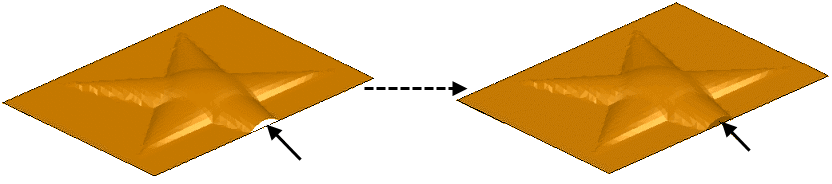

- Закрыть оставшиеся открытые кромки - закрывает любые разрывы между моделью и границей рельефа. Обычно они образуются из-за выхода рельефа за пределы поверхности.
