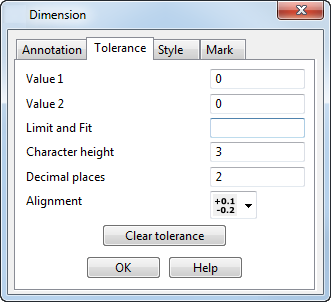

Данная вкладка позволяет редактировать допуск размера.
Любой размер может иметь два значения допуска, ассоциированного с ним. Допуск показывает интервал изменения размера.
Если находиться в режиме создания размера и изменить значения в данном диалоге, то они сохраняются в данном сеансе создания размеров.
Верхнее значение - первое значение интервала.
Нижнее значение - второе значение интервала.
Допуски и посадки - введите коды допусков и посадок в это поле. Размеры поля допуска валов и отверстий автоматически добавляются к размеру.
Высота символа - высота текста значений предельных отклонений.
Десятичные знаки - число десятичных знаков после запятой для значений поля допуска.
Расположение - поле допуска может отображаться в трёх форматах.
- Если выбирается первый формат
и вводится Значение 1 предельного отклонения равное 0.15, а Значение 2, равное -0.05, размер выглядит следующим образом. - Если выбирается второй формат
и вводится Значение 1 предельного отклонения равное 0.1, размер выглядит следующим образом.
- Для третьего формата
при вводе Значения 1 предельного отклонения равного 0.15, а Значения 2 равного -0.05 размер выглядит следующим образом.
Убрать допуски - эта кнопку обнуляет содержимое полей Значения 1 и Значения 2.
OK - сохраняет изменения и закрывает диалог.
