Пример морфинга области треугольников, заданной кривыми

Далее приведен пример морфинга областей треугольников с помощью кривых:

Прим.: Чтобы получить эффект морфинга, должны быть использованы подходящие для трансформации треугольники. Плоскость на рисунке была улучшена для увеличения числа треугольников.

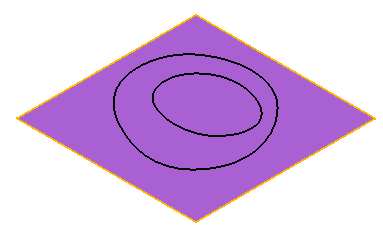

1. Выберите сетку.



2. Откройте вкладку Инструменты для работы с сеткой > панель Треугольники > Морфинг кривыми, чтобы открыть диалог Морфинг треугольников с помощью кривых.

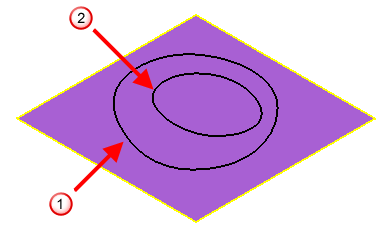

3. Нажмите , чтобы выбрать:



   Внешний объект

   Внутренний объект

4. Выберите опцию Переместить в списке Трансформировать внутри.
5. Введите значение Z, равное 5.
6. Выберите опцию Сгладить как тип Сопряжения.
7. Нажмите кнопку Просмотр.

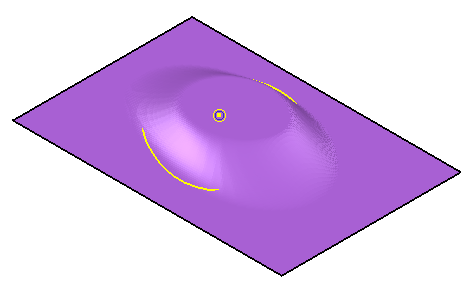

   Появятся следующие изменения:

   • Внутренняя область переместилась вверх на 5.
   • Область сопряжения (между двумя контурами) создана с помощью алгоритма сглаживания.
8. Выберите опцию Масштаб в списке Трансформировать снаружи.
9. Введите масштабный Коэффициент, равный 1.5.
10. Нажмите кнопку Блокировка по х , чтобы заблокировать ось Х.
11. Нажмите кнопку Просмотр.

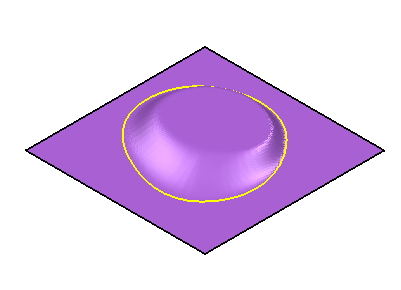

    Вы увидите, что:

    • Внешняя область увеличилась в 1.5 раза.
    • По оси X масштаб области не изменился.
