После выполнения развертки и добавления дополнительного дизайна вы можете заново выполнить наложение кривых, символов или треугольников на поверхности или тела.
Используйте следующие опции, чтобы повторно наложить заданные объекты:
- Используйте вкладку Кривая > панель Из выборки > Наложить, чтобы произвести повторное наложение каркасных объектов.
- Используйте вкладку Поверхность > панель Создать > Наложить, чтобы повторно наложить символы, DMT-файлы или файлы триангулированных данных на поверхность или тело.
Выбранная поверхность, которая предварительно была развернута, распознается автоматически при запуске Мастера наложения. Мастер наложения превращается в Мастер переналожения, который используется для повторного наложения объекта на целевой объект:

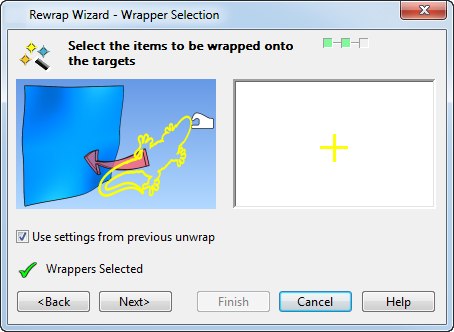

- Используйте эту страницу, чтобы выбрать объекты для повторного наложения на целевой объект:
- Использовать настройки предыдущей развёртки - эта опция выбирается автоматически, если выбранная поверхность или тело были ранее развернуты.
- При переналожении каркасных объектов на этой странице вы применяете объект наложения на целевой объект:
- Просмотр - выберите, чтобы просмотреть результаты переналожения.
- Нажмите кнопку Готово, чтобы завершить процесс переналожения.
Прим.: С помощью вкладки Тело > панель Элемент > Наложить нельзя выполнить повторное наложение на тело, так как твердотельный элемент не создан. Для повторного наложения на тело выберите опцию Наложить из вкладки Поверхность > панель Создать.
