Прим.: Доступность функционала наложения зависит от типа лицензирования.
Функционал Мастера развертки используется для создания разверток кривых на поверхностях и телах. На развертку формы можно добавить дополнительные каркасные объекты или символы. После этого измененную форму можно снова наложить на целевой объект.
Вы можете развернуть следующие объекты:
- Зависимые кривые
- Кривые обрезки
- Границы лоскута
Прим.: Чтобы развернуть форму на целевую поверхность, откройте вкладку Поверхность > панель Создать > Наложить.
Чтобы развернуть кривую:
- Откройте вкладку Кривая > панель Из выборки > Наложить > Развертка, чтобы открыть Мастер развертки.

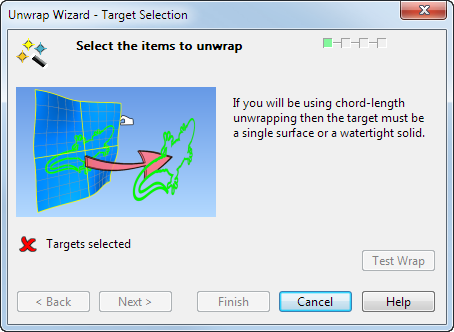

Появится страница Выбор объектов Мастера развертки:
- Цели выбраны - выберите объект для создания развертки..
- Тест наложения - вызывает страницу Создание карты наложения длиной хорды. Это позволяет просмотреть результаты наложения длиной хорды на целях до загрузки триангуляционных файлов.
- Нажмите Далее, чтобы открыть страницу Метод развертки Мастера развертки.
