Таблица выносок содержит точки, отмеченные стрелками выносок. Она может создаваться для всех типов выносок, кроме отклонений формы, шероховатостей, сварных швов и выносок-точек.
Если все выноски привязаны к компонентам, создаётся спецификация.

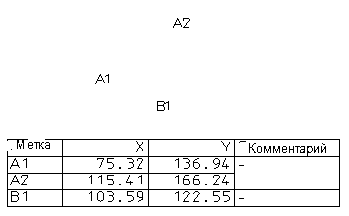

На примере показаны три выноски для таблицы:
Для них создаётся следующая таблица:
В таблице указаны координаты стрелок выносок.
Для табличных выносок стрелки не видимы. В этом случае, стрелка - это первая точка, введённая при создании выноски.
Если стрелка лежит в чертеже или модели, то её координаты измеряются от начала координат текущего рабочего пространства. Если стрелка лежит на чертёжном виде, то её координаты измеряются от начала координат чертёжного вида.
Столбец комментариев также присутствует в таблице. Выноски А1 и А2 из одной серии, поэтому строка комментариев для них одна.
По умолчанию отображаются только координаты X и Y. Чтобы получить координату Z, включите опцию Добавить координату Z на странице Таблицы в диалоге Параметры.
Когда выноска создаётся нажатием его стрелкой на объект, скажем, центр окружности, стрелка и центр окружности оказываются связанными. При перемещении центра окружности координаты выноски обновляются в таблице.

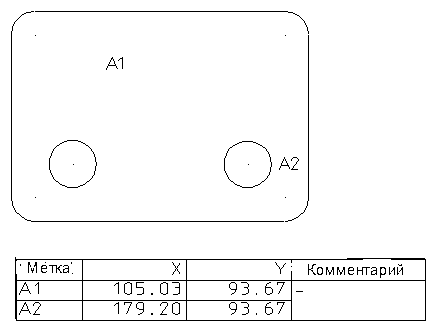

В примере выноска А1 связана с центром окружности слева от неё. Переместим центр вниз:

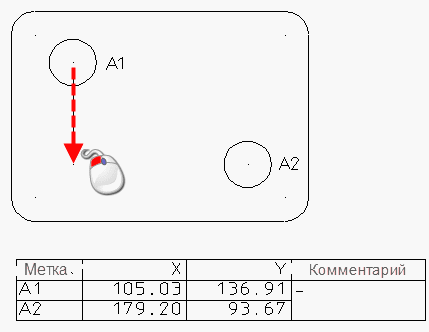

Как только центр перемещён, запись в таблице для выноски А1 обновляется:
