Сведения о размерах

Размер - это измерение угла или длины. Размеры добавляются в модель для проверки истинности их величин и передачи информации другому инженеру.

Размеры состоят из разных атрибутов:

размерная линия стрелки примечание выносные линии

Размерные линии - прямые линии или дуги, представляющие значения размеров. Выносные линии - служат для соединения размерных линий с объектом. Стрелки - это концы размерных линий, касающиеся выносных. Примечание - это текст, ассоциированный с размером.

Любой атрибут можно отредактировать. Это дает возможность изменить вид размера в чертеже. Например, примечание может быть:

• зафиксировано по горизонтали
• встроено в размерную линию
• удалено из размерной линии

Вы можете создать разные типы размеров:

• Линейный размер - измеряет длину линии или расстояние между двумя точками.

  Совокупность линейных размеров можно создать следующим образом:

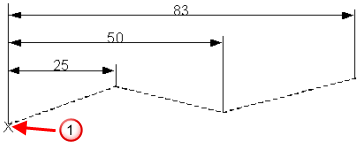

  • Размеры от общей базы - группа размеров, измеряемая от общей базовой точки до разных конечных точек:



    Базовая точка

  • Размерные цепи — группа размеров, в которой конец одного размера является началом следующего:

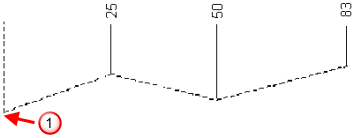

  • Ординатные размеры - группа размеров, созданных вдоль оси рабочей плоскости текущей ЛСК. Эти размеры показывают расстояние от общего начала:



    Исходная точка

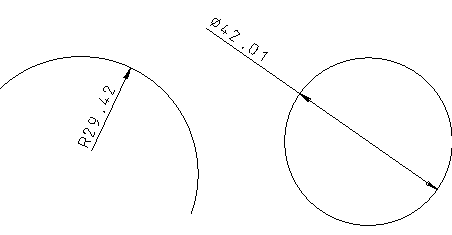

• Радиус/диаметр - измерение радиуса/диаметра выбранной дуги или окружности.



• Угловые размеры - измерение угла.



Совет: Кроме того, вы можете использовать функции измерения в Калькуляторе для проверки корректности размеров в модели.
