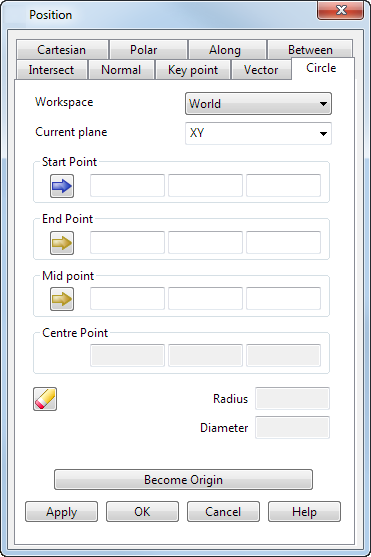

Используйте вкладку Окружность диалога Точка, чтобы измерить дугу по трем точкам.
Пространство - выберите рабочее пространство из доступных опций. Доступные опции:
- Относительное - положение определяется относительно другого положения, которое становится началом координат пространства. Положения выравниваются относительно активной ЛСК или глобальной СК, если нет активной ЛСК.
Режим относительного пространства не всегда доступен, поскольку подходящая относительная координата может отсутствовать. В таком случае выберите удобную точку (например, пересечение двух линий) и сделайте ее началом относительного пространств с помощью опции Сделать относительным центром.
- Локальная СК - положение определяется относительно активной ЛСК, если такая существует.
- Глобальная - положение определяется относительно глобальной СК.Прим.: В случае наличия заблокированных объектов блокировка отменяется при выборе другого рабочего пространства.
Текущая плоскость - используйте этот выпадающий список, чтобы выбрать одну из трех рабочих плоскостей. Текущая плоскость зависит от выбранной опции Пространство.
Начальная точка - введите первую точку дуги или щёлкните по точке на модели для ввода её координат. Эта точка на экране отображается розовым (если используется цветовая схема по умолчанию).
Конечная точка - введите конечную точку дуги или щёлкните по точке на модели для ввода её координат. Эта точка на экране отображается розовым (если используется цветовая схема по умолчанию).
Средняя точка - введите среднюю точку дуги или щёлкните по точке на модели для ввода её координат. Эта точка на экране отображается розовым (если используется цветовая схема по умолчанию).
Точка центра - координаты центра дуги.
Очистить - нажмите кнопку, чтобы сбросить значения на этой странице.
Радиус - радиус дуги.
Диаметр - диаметр дуги.
Сделать относительным центром - нажмите эту кнопку, чтобы сделать заданную в диалоге точку началом координат. Любые относительные координаты измеряются от этого центра.
Применить - вводит положение. Если текущая операция допускает несколько точек, диалог остается открытым и готовым к вводу других точек. В противном случае диалог закрывается.
OK - вводит точку и закрывает диалог.
Отмена - прерывает ввод точки.
