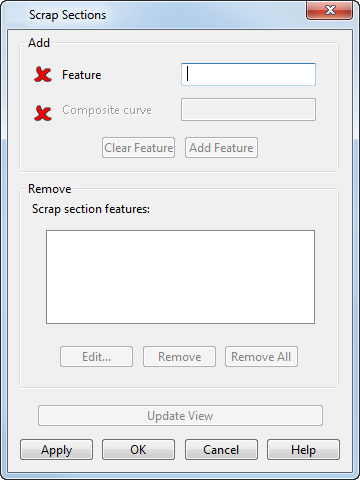

Диалог Местные разрезы

Используйте диалог, чтобы добавить, отредактировать или удалить из вида местные разрезы. Местные разрезы можно также создать из массива отверстий.

Прим.: Местные разрезы невозможно создать в виде, не перпендикулярном модели.

Элемент - выберите элемент чертежа или введите имя элемента. Знак меняется на при выборе доступного элемента отверстия.

Контур - при выборе элемента автоматически выбирается соответствующий контур. Знак меняется на при выборе доступного элемента отверстия.

Очистить элемент - очищает поля Элемент и Контур.

Добавить элемент - добавляет элемент в список Элементов местного разреза.

Изменить - выберите эту опцию для редактирования контура местного разреза. Контур должен оставаться плоским и замкнутым. Нажмите кнопку Готово, чтобы завершить редактирование.

Удалить - удаляет выбранный местный разрез из списка Элементов местного разреза.

Удалить все - удаляет все местные разрезы из списка Элементов местного разреза.

Обновить вид - обновляет вид с учётом всех изменений.

ОК, чтобы элементы отверстий скрытого вида были показаны в местном разрезе.

Отмена - все элементы, уже находящиеся в списке Элементов местного разреза сохраняются, и диалог закрывается.
