Создание местных разрезов

Местный разрез даёт возможность получить сечение отверстий. Местные разрезы можно также создать из массива отверстий.

Чтобы создать местный разрез:

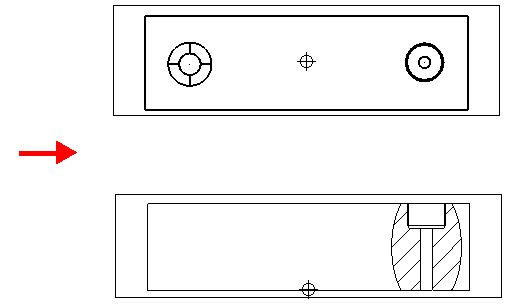

  1. Создайте модель, аналогичную изображенной внизу:

  2. Создайте соответствующий чертеж.
  3. Добавьте в чертеж вид и связанный вид.
  4. Щелкните правой кнопкой мыши по связанному виду и выберите опцию Местные разрезы в контекстном меню. Откроется диалог Местные разрезы.
    Прим.: Опция Местные разрезы не доступна в контекстном меню для не ортогональных видов модели.
  5. Выберите элемент-отверстие и нажмите кнопку Добавить элемент. Элемент добавляется в список Элементов местного разреза.
  6. Повторите шаг 5, чтобы добавить другие элементы в список Элементов местного разреза.
  7. Нажмите кнопку OK.

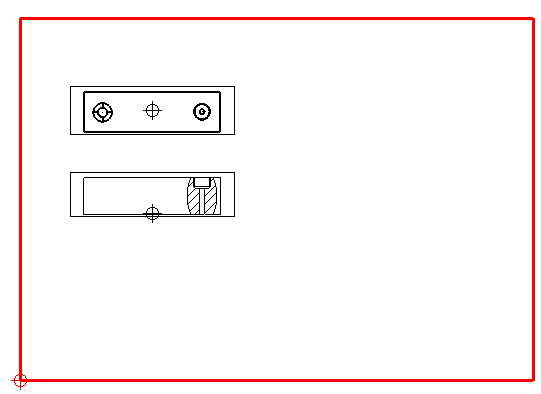

  8. Щелкните правой кнопкой мыши по связанному виду и выберите опцию Скрыть в контекстном меню Чертежный вид. В виде отобразятся отверстия из списка Элементов местного разреза, а остальные элементы будут скрыты:
