Морфинг плоскостями

Вы можете трансформировать одну или несколько областей фасетной модели. Эти области задаются плоскостями.

Чтобы выполнить морфинг сетки с помощью плоскостей:

1. Выберите сетку.

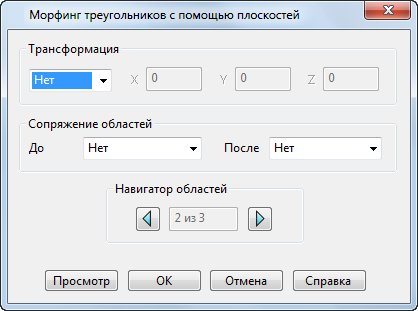

2. Откройте вкладку Инструменты для работы с сеткой > панель Треугольники > Морфинг плоскостями, чтобы открыть диалог Морфинг треугольников с помощью плоскостей. Отображающиеся опции диалога соответствуют выбранной области:

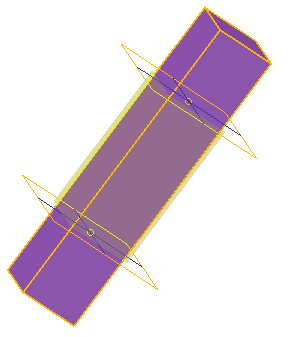

   Для определения областей трансформации используются две плоскости:



3. Отрегулируйте положение плоскостей двойным щелчком мыши и изменением координат в диалоге Плоскость.
4. Задайте требуемую опцию Трансформации. Выберите:
   • Нет. В этом случае не будет сопряжений между центральной и внешней областями.
   • Переместить, чтобы переместить область между двумя плоскостями. Введите значения X, Y и Z, чтобы указать величину перемещения вдоль осей.
   • Поворот, чтобы вращать область между двумя плоскостями. Введите Угол поворота. Нажмите кнопку Изменить ось вращения , чтобы задать новый центр поворота.
   • Масштаб, чтобы увеличить или уменьшить размер области после ввода масштабного Коэффициента. Например, если нужно увеличить размер области на 20%, введите Коэффициент равный 1.2. По умолчанию Коэффициент будет применяться ко всем направлениям. Используйте кнопки блокировок для подавления масштабирования по отдельным осям.

     Нажмите кнопку Изменить центр масштабирования , чтобы задать новое положение центра масштабирования.

   • Смещение, чтобы задать смещение области. Введите Расстояние, на которое выполняется смещение.
5. Задайте Сопряжение областей, которое будет использоваться До и После области трансформации. В модель добавляются дополнительные плоскости, которые определяют область сопряжения.

   Доступны следующие типы сопряжения:

   • Нет - сопряжение между трансформированной и примыкающими областями отсутствует :



   • Сгладить, чтобы создать сглаженную кривую между соседними областями трансформации. Кривая является касательной к обеим кромкам области сопряжения:



   • Линейно - создаёт прямолинейное сопряжение между областями трансформации:



   • Гладкие в острые - создает сопряжения, переходящего из плавного в острое, между предыдущей и текущей областями. Переход использует касательную кривую рядом с первой областью трансформации и линейное сопряжение рядом со второй областью трансформации :



   • Острые в гладкие - создает сопряжения, переходящего из острого в плавное, между предыдущей и текущей областями. Переход использует линейное сопряжение рядом с первой областью трансформации и касательную кривую рядом со второй областью трансформации :



6. Используйте кнопки Навигатора областей для выбора областей трансфомации.
7. Нажмите Просмотр, чтобы получить изображение морфинга.
8. При необходимости поменяйте опции.
9. Нажмите кнопку OK для выполнения морфинга области.
