Пример морфинга треугольников с использованием плоских областей

Далее приведен пример морфинга сетки с помощью плоских областей:

1. Выберите сетку.

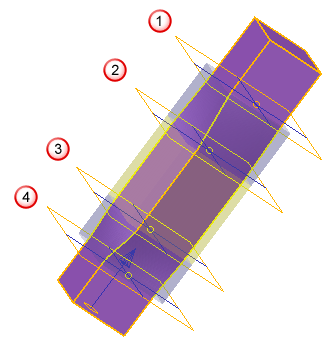

2. Откройте вкладку Инструменты для работы с сеткой > панель Треугольники > Морфинг плоскостями, чтобы открыть диалог Морфинг треугольников с помощью плоскостей. Плоскости используются для задания разных областей модели:



3. Дважды щёлкните мышью по верхней плоскости для вызова диалога Плоскость.
4. Для верхней плоскости:
   1. Задайте значение Z равное 30.
   2. Нажмите OK, чтобы переместить плоскость.
5. Дважды щёлкните по нижней плоскости для вызова диалога Плоскость.
6. Для нижней плоскости:
   1. Задайте значение Z равное 15.

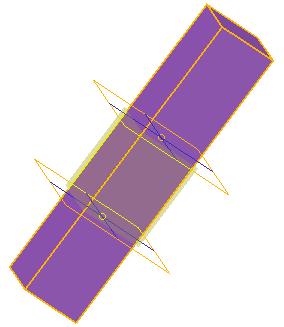

   2. Нажмите OK, чтобы переместить плоскость. Верхняя и нижняя плоскости теперь выглядят так:


7. Задайте область Трансформации:
   1. В списке выберите опцию Поворот.
   2. Введите значение Угла, равное 10.
   3. Нажмите кнопку Просмотр.

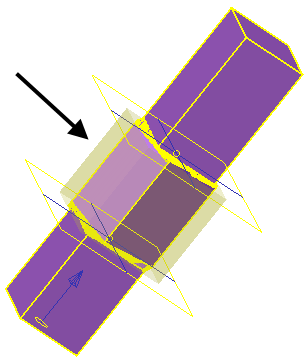

      Область между двумя плоскостями повернулась на 10:




8. Задайте Область сопряжения:
   1. Выберите команду Сгладить в выпадающем списке До.
   2. Выберите команду Линейно в выпадающем списке После.
   3. Нажмите кнопку Просмотр.

   Нижнее сопряжение, между плоскостями и , создается с помощью алгоритма сглаживания.

   Верхнее сопряжение, между плоскостями и , создается с помощью линейного алгоритма.



9. Нажмите кнопку Предыдущая область , чтобы переместиться к нижней области .
10. Создайте смещеннную область следующим образом:
    1. Выберите опцию Смещение в выпадающем списке Трансформация.
    2. Введите Расстояние равное 1.
    3. Нажмите кнопку Просмотр.

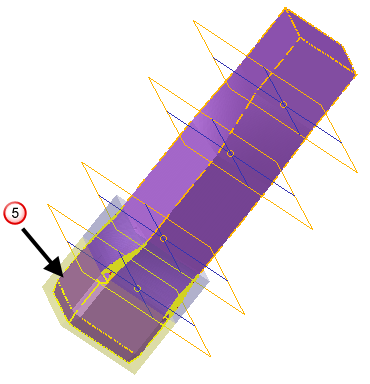

       Область смещается на 1:

    •

11. Дважды нажмите кнопку Следующая область , чтобы переместиться к верхней области .
12. Создайте смещенную область следующим образом:
    1. Выберите опцию Смещение из выпадающего списка Трансформация.
    2. Задайте Расстояние равное 2.
    3. Нажмите кнопку Просмотр.

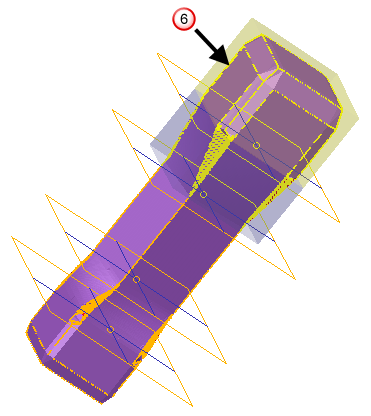

       Область смещается на 2:

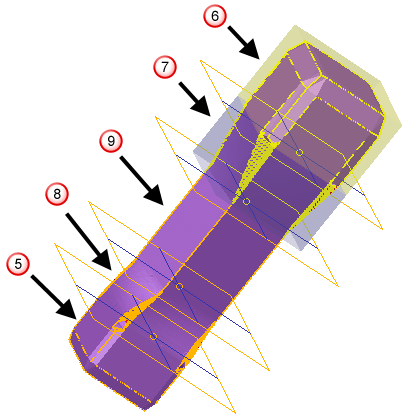

13. Нажмите OK, чтобы принять следующие изменения модели:
    • Область повернута на 10.
    • Для нижнего сопряжения используется алгоритм сглаживания.
    • Для верхнего сопряжения используется линейный алгоритм.
    • Нижняя область смещена на 1.
    • Верхняя область смещена на 2.



14. Если никаких изменений больше не требуется, завершите морфинг областей.
