Таблица цилиндров содержит координаты центра, значения диаметра и глубины цилиндров.

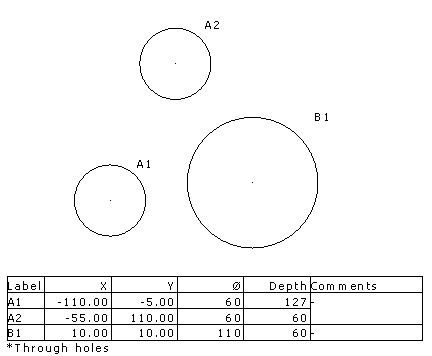

Данная таблица создана для трёх цилиндров, изображённых на рисунке:
Цилиндры обозначаются в формате AAxx, где:
- АА - любое количество букв
- хх - любое количество цифр
Цилиндры, имеющие одинаковый диаметр, имеют одинаковую буквенную часть и расположены в таблице рядом. Метка автоматически задаётся с помощью выноски со счётчиком на панели инструментов Текст.
В данном случае два цилиндра имеют значение диаметра 60. Их метки содержат префикс А, и цилиндры в таблице расположены рядом.
Координаты центров и диаметры цилиндров занесены в таблицу. Столбец комментариев также присутствует в таблице. Строка комментариев для этих цилиндров одна.
По умолчанию отображаются только координаты X и Y. Чтобы получить координату Z, включите опцию Добавить координату Z на странице Таблицы в диалоге Параметры.
