Создание скругления переменного радиуса между поверхностями и кривой

Чтобы создать скругления переменного радиуса между поверхностями и кривой:

1. Откройте вкладку Поверхность > панель Обработка > Скругление.
2. Заполните диалог Скругление поверхностей как описано ранее.

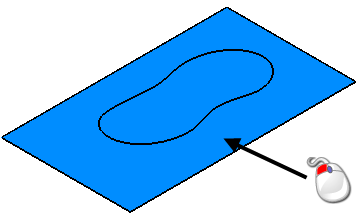

3. Выберите поверхность.



4. В разделе Скругляемые объекты этого диалога выберите опцию Второстепенный.

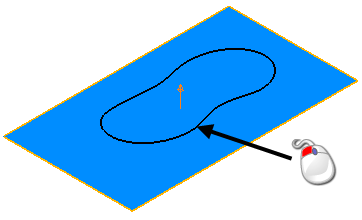

5. Выберите кривую.



6. Нажмите кнопку OK.

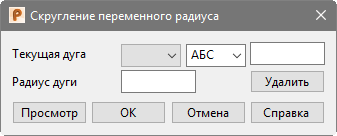

   Откроется диалог Скругление переменного радиуса, где вы задаете параметры переменного скругления:

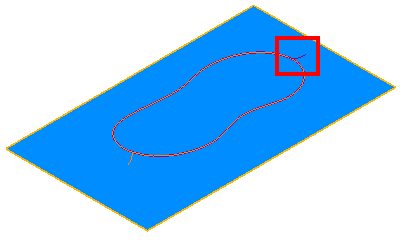

   • Текущая дуга - нажмите на кривую в том месте, где требуется создать переменное скругление. На кривой появляется малая дуга, как показано на примере внизу. Соответствующий номер дуги добавляется и отображается в выпадающем списке Текущая дуга.



   • — выберите одну из следующих опций, чтобы задать расстояние, которое будет вычисляться для переменного скругления в выбранной дуге:

     АБС - абсолютное расстояние

     ОТН - относительное расстояние

     ПАР - параметрическое расстояние.

   • - введите расстояние для выбранной дуги.
   • Просмотр - нажмите кнопку, чтобы открыть просмотр переменного скругления. Можно продолжать менять настройки в диалоге до тех пор, пока вы не будете удовлетворены результатом.
   • Радиус дуги - введите радиус для выбранной дуги.
   • Удалить - удалить выбранную дугу.

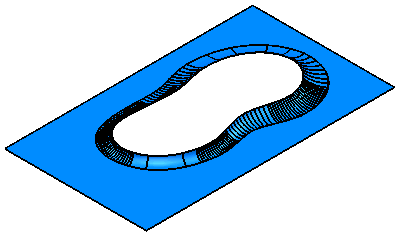

   • OK - нажмите, чтобы создать переменное скругление:
