Когда размер создаётся при нажатии на объект, он становится связанным с этим объектом. Это значит, что при редактировании объекта происходит обновление размеров.

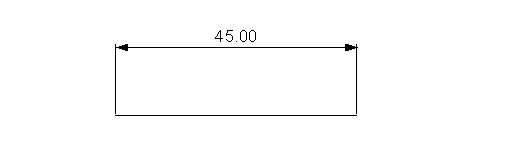

Предположим, следующий размер создаётся при нажатии на линию:

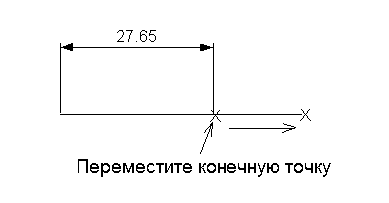

Если переместить конечную точку за линию:

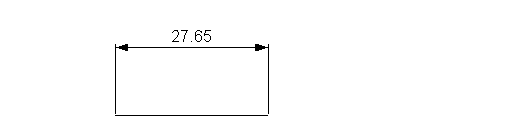

Размер обновится.
Красные крестики появляются в том случае, когда связь (зависимость) между размером и геометрией разрушена.
На рисунке показан размер диагональной линии и его связи (зависимости) на её концах:
Если линия удалена, появится красный крестик, обозначающий разрушенные связи. Значение размера подчёркивается красной чертой, что также свидетельствует о разрушении связей:
Чтобы исправить размер и избавиться от красных крестиков, выполните следующие действия:
- Потяните за каждый крестик (данные точки) на размере и присоедините его к верной геометрии, чтобы создать новую зависимость.
- Удалите размер.
