Создание нескольких электродов для одной области

Для одной области можно создать несколько электродов.

Каждый электрод создаётся отдельно. Необходимо создать поверхности, чтобы разбить большую область на несколько частей для создания электродов.

Чтобы создать один из электродов:

1. Создайте поверхности, чтобы разбить большую область для выделения области для одного из электродов.
   Прим.: Для получения дополнительной информации по созданию поверхностей обратитесь к разделу Поверхностное моделирование.

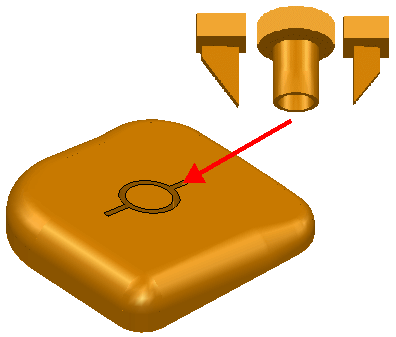

   Если нужно создать электрод для круглой области, необходимо создать поверхности, показанные ниже:



   Эти поверхности используются для создания электрода и после создания электрода становятся не доступны.

Совет: Возможно возникнет необходимость создания копии поверхностей, чтобы использовать их для создания других электродов.
2. Выберите поверхности, охватывающие область электрода.
3. Выберите вкладку Мастер > панель Electrode > Создать, чтобы открыть страницу Выберите участок для создания электрода в Мастере создания электродов.
4. Используйте Мастер создания электродов, чтобы создать электрод.

   При выборе зоны прожига на странице Выберите участок для создания электрода Мастера создания электродов предпочтительнее использовать альтернативный метод выбора вместо Автоматического выбора области. Например, выбор рамкой или выбор отдельных граней. Рекомендуется использовать выбор рамкой.

   Поверхности подсвечиваются как выбранные, когда открыта страница Выберите участок для создания электрода Мастера создания электродов.

   Когда выбрана зона прожига, она отображается вместе с заранее выбранными поверхностями в окне страницы Выберите участок для создания электрода Мастера создания электродов. Это даёт возможность легко заметить нежелательные зазоры.
