Выбор точки на кривой

Чтобы выбрать точку на кривой:

  1. Выберите кривую.

    Для выбора точек на поверхностях выберите все кривые, точки с которых нужно выбрать.

  2. Откройте вкладку Инструменты для работы с кривыми > панель Выборка > Точка.

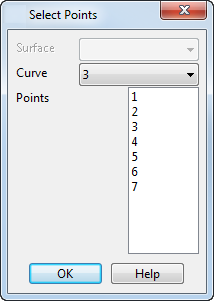

  3. Используйте диалог Выберите точки для выбора точек:

    • Поверхность (только для кривых поверхности) - это имя поверхности, кривые которой содержатся в списке Кривая. Можно выбрать другую поверхность, и её выбранные кривые появятся в списке кривых.
    • Кривая - это имя кривой, точки которой показаны в списке Точки. Можно выбрать другую кривую, и её точки появятся в списке точек.
    • Точки - это точки на кривой из селектора Кривая. Можно выбрать точки из списка щелчком мыши для выбора одной точки, Shift+щелчок мыши - для добавления точки в выборку, а Control +щелчок мыши, чтобы включить/исключить точку из выборки. Выбранные точки подсвечиваются.
    • При выборе другой поверхности или кривой из селектора PowerShape запоминает выбранные точки предыдущих поверхностей.
    • ОК - закрывает диалог. Можно оставить диалог открытым во время редактирования точек.

Чтобы изменить положение точки:

  1. Выберите точку на кривой.
  2. Нажмите кнопку на панели состояния, чтобы вызвать диалог Точка.
  3. Используйте этот диалог для редактирования положения выбранной точки.
Прим.: Если вы перемещаете точку, определяющую прямой отрезок, этот отрезок остается прямым.

Кроме того, вы можете графически выбрать несколько точек.
