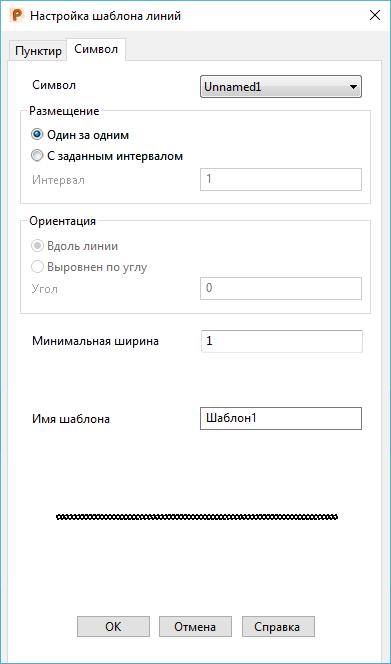

Используйте вкладку Символ диалога Настройка шаблона линий, чтобы использовать определитель символа для задания шаблона линий. Чтобы использовать эту страницу диалога, в модели необходимо иметь определитель символа.
Символ - содержит список определителей символов в модели. Выберите имя определителя символа.
Следующий символ используется для демонстрации эффекта каждой опции:
Один за одним - вставляет символы друг за другом в шаблоне линий.
С заданным интервалом - символы располагаются на заданном расстоянии в шаблоне линий. Расстояние задается с помощью поля Интервал.
Вдоль линии - основание символа выравнивается по линии.
Выровнен по углу - основание символа устанавливается под заданным Углом к текущему рабочему пространству.
Минимальная ширина - задает ширину символа в шаблоне линий.
Имя шаблона - это уникальное имя шаблона линий.
В графическом окне отображается заданный шаблон линий.
OK - создает шаблон линий и добавляет его в селектор шаблона линий. Также создается новый стиль с помощью этого шаблона, которому дается имя по умолчанию.
