Вычитание

Из тела можно вычитать следующие объекты:

• неактивные тела. После завершения этой операции неактивное тело перестаёт существовать.
• поверхности. PowerShape автоматически превращает поверхность в тело перед вычитанием из активного тела.
• символы. Тела и поверхности внутри символа копируются и вычитаются из активного тела.
  Прим.: Сам символ не меняется и не удаляется. Если вы используете символ, масштаб вычтенного элемента этого символа в теле менять нельзя.

Вы можете использовать Булево вычитание:

• с активным телом;
• с преопределенным неактивным телом, когда активное тело скрыто.

Чтобы вычесть объект из тела:

1. Откройте вкладку Тело > панель Элемент > Вычитание, чтобы открыть диалог Булево вычитание:



   Если существует видимое активное тело, оно автоматически используется как Основной выбор. Если у вас есть преопределенное неактивное тело, в то время как активное тело скрыто, неактивное тело используется в качестве Основного выбора.

2. Выберите второстепенный объект.

   При необходимости нажмите кнопку Поменять объекты, чтобы поменять местами Основной и Второстепенный выбор.

3. Нажмите кнопку OK, чтобы подтвердить выборку и закрыть диалог.

   Значок Элемента вычитания , представляющий данную операцию, появляется в окне дерева элементов тела.

   Если в вычтенном теле имеются элементы, они добавляются как подветки рядом со значком Элемента вычитания .

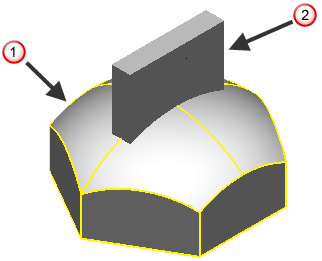

   На примере показано активное тело , пересеченное неактивным телом :



   Новое активное тело изображено ниже.
